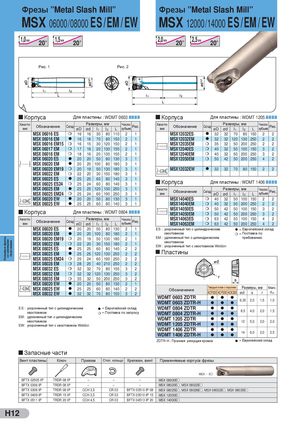

Общий каталог Sumitomo 2012 - страница 218

Фрезы ”Metal Slash Mill” Фрезы ”Metal Slash Mill”
MSX 06000/08000 ES/EM/EW MSX 12000/14000 ES/EM/EW
1,0 мм 20°
1,5 мм 20°
2,0 мм 20°
2,5 мм 20°

Рис. 1 Рис. 2


Корпуса Для пластины : WDMT 0603 nnnn Корпуса Для пластины : WDMT 1205 nnnn
Хвосто- Размеры, мм Число Хвосто- Размеры, мм Число
Обозначение Склад зубьев
Рис. Обозначение Склад Рис.
вик øD ød l 1 l2 L вик øD ød l 1 l2 L зубьев
MSX 06016 ES m 16 16 30 80 110 2 1 MSX12032ES l 32 32 70 80 150 2 2
MSX 06016 EM l 16 16 70 80 150 2 1 MSX12032EM l 32 32 120 130 250 2 2
MSX 06016 EM15 m 16 15 30 120 150 2 1 MSX12035EM m 35 32 50 200 250 2 2
MSX 06017 EM m 17 16 20 130 150 2 1 MSX12040ES m 40 32 50 100 150 3 2
MSX 06018 EM m 18 16 20 130 150 2 1 MSX12040EM m 40 32 50 200 250 3 2
MSX 06020 ES l 20 20 50 80 130 3 1 MSX12050EM m 50 42 50 200 250 4 2
MSX 06020 EM l 20 20 100 80 180 3 1
MSX 06020 EM19 m 20 19 50 130 180 3 1 MSX12032EW l 32 32 70 80 150 2 2
MSX 06022 EM m 22 20 30 150 180 3 1
MSX 06025 ES l 25 25 60 80 140 3 1
MSX 06025 ES24 m 25 24 60 80 140 3 1 Корпуса Для пластины : WDMT 1406 nnnn
MSX 06025 EM l 25 25 120 130 250 3 1 Хвосто- Размеры, мм Число
Обозначение Склад Рис.
MSX 06025 EM24 m 25 24 60 190 250 3 1 вик øD ød l 1 l2 L зубьев
MSX 06020 EW l 20 20 50 80 130 3 1 MSX14040ES m 40 32 50 100 150 2 2
MSX 06025 EW l 25 25 60 80 140 3 1 MSX14040EM m 40 32 50 200 250 2 2
MSX14050ES m 50 42 50 100 150 3 2
Корпуса Для пластины : WDMT 0804 nnnn MSX14050EM m 50 42 50 200 250 3 2
Хвосто- Размеры, мм Число MSX14063ES m 63 42 50 100 150 4 2
Обозначение Склад Рис.
вик øD ød l 1 l2 L зубьев MSX14063EM m 63 42 50 200 250 4 2
MSX 08020 ES l 20 20 50 80 130 2 1 E S : укороченный тип с цилиндрическим l = Европейский склад
MSX 08020 EM l 20 20 100 80 180 2 1 хвостовиком m = Поставка по
EM : удлиненный тип с цилиндрическим требованию
Концевые фрезы


MSX 08020 EM19 m 20 19 50 130 180 2 1
со сменными


хвостовиком
пластинами


MSX 08022 EM m 22 20 30 150 180 2 1
EW : укороченный тип с хвостовиком Weldon
MSX 08025 ES l 25 25 60 80 140 2 2
MSX 08025 EM l 25 25 120 130 250 2 2 Пластины
MSX 08025 EM24 m 25 24 60 190 250 2 2
MSX 08028 EM m 28 25 40 210 250 2 2
MSX 08032 ES m 32 32 70 80 150 3 2
MSX 08032 EM m 32 32 120 130 250 3 2
MSX 08035 EM m 35 32 50 200 250 3 2
MSX 08020 EW l 20 20 50 80 130 2 1
MSX 08025 EW l 25 25 60 80 140 2 2 Твердый сплав с покрытием Размеры, мм Макс.
Обозначение doc
MSX 08032 EW l 32 32 70 80 150 3 2 ACP200 ACP300 ACK300 ød s r
WDMT 0603 ZDTR l l l
6,35 2,0 1,5 1,0
WDMT 0603 ZDTR-H l l l
E S : укороченный тип с цилиндрическим l = Европейский склад WDMT 0804 ZDTR l l l
8,5 4,0 2,0 1,5
хвостовиком m = Поставка по запросу WDMT 0804 ZDTR-H l l l
EM: удлиненный тип с цилиндрическим
хвостовиком
WDMT 1205 ZDTR l l l
12 5,0 2,0 2,0
EW: укороченный тип с хвостовиком Weldon WDMT 1205 ZDTR-H l l l
WDMT 1406 ZDTR l l l
14 6,0 2,0 2,5
WDMT 1406 ZDTR-H l l l
ZDTR-H : Прочная режущая кромка l = Европейский склад

Запасные части
Винт пластины Ключ Прижим Стоп. кольцо Крепежн. винт Применяемые корпуса фрезы

MSX - El
BFTX 02505 IP TRDR 08 IP – – – MSX 06000El
BFTX 0306 IP TRDR 08 IP – – – MSX 08020El, MSX 08022El
BFTX 0306 IP TRDR 08 IP CCH 3,5 CR 03 BFTX 03510 IP 08 MSX 08025El, MSX 08028El, MSX 08032El, MSX 08035El
BFTX 0409 IP TRDR 15 IP CCH 3,5 CR 03 BFTX 03510 IP 15 MSX 12000El
BFTX 0511 IP TRDR 20 IP CCH 4,5 CR 03 BFTX 04513 IP 20 MSX 14000El

H12
