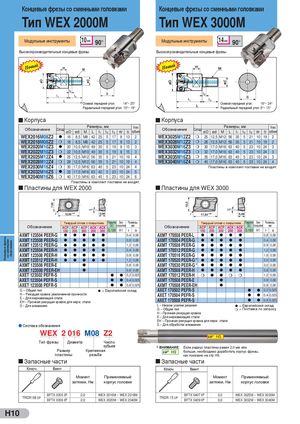

Общий каталог Sumitomo 2012 - страница 216
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Тип WEX 2000M Тип WEX 3000M
Модульные инструменты 10 мм Модульные инструменты 14 мм
90° 90°
Высокопроизводительные концевые фрезы Высокопроизводительные концевые фрезы
Новый Новый
Осевой передний угол: 14°~ 25° Осевой передний угол: 16°~ 24°
Радиальный передний угол: 10°~ 18° Радиальный передний угол: 8°~ 15°
Корпуса Корпуса
Размеры, мм К во Размеры, мм К во
Обозначение Склад - Обозначение Склад -
| øD | ød | l L M l | l | W | S | зубьев | øD ød | l L M l | l | S W зубьев | ||||
| 1 2 | 3 | 1 2 | 3 | |||||||||||
| WEX2016M08Z2 | l | 16 | 8,5 M8 42 25 | 5 | 17 | 8 | 13 | 2 | WEX3025M12Z2 | m | 25 12,5 M12 56 35 | 5 | 21 10 19 | 2 |
| WEX2018M08Z2 | m | 18 | 8,5 M8 42 25 | 5 | 17 | 8 | 13 | 2 | WEX3028M12Z2 | m | 28 12,5 M12 56 35 | 5 | 21 10 19 | 2 |
| WEX2020M10Z3 | l | 20 10,5 M10 49 30 | 5 | 19 | 8 | 15 | 3 | WEX3030M16Z3 | m | 30 17,0 M16 63 40 | 5 | 23 10 24 | 3 | |
| WEX2022M10Z3 | m | 22 10,5 M10 49 30 | 5 | 19 | 8 | 15 | 3 | WEX3032M16Z3 | m | 32 17,0 M16 63 40 | 5 | 23 10 24 | 3 | |
| WEX2025M12Z4 | l | 25 12,5 M12 56 35 | 5 | 21 10 19 | 4 | WEX3035M16Z3 | m | 35 17,0 M16 63 40 | 5 | 23 10 24 | 3 | |||
| WEX2028M12Z4 | m | 28 12,5 M12 56 35 | 5 | 21 10 19 | 4 | WEX3040M16Z4 | m | 40 17,0 M16 63 40 | 5 | 23 10 24 | 4 | |||
| WEX2030M16Z4 | m | 30 17,0 M16 63 40 | 5 | 23 10 24 | 4 | Пластины в комплект поставки не входят. | ||||||||
| WEX2032M16Z5 | l | 32 17,0 M16 63 40 | 5 | 23 10 24 | 5 | |||||||||
| WEX2040M16Z6 | m | 40 17,0 M16 63 40 | 5 | 23 10 24 | 6 |
Пластины в комплект поставки не входят.
Пластины для WEX 2000 Пластины для WEX 3000
| Твердый сплав с покрытием | Покрытие | Без | Размеры, | Твердый сплав с покрытием | Покрытие | Без | Размеры, | ||
| Обозначение | DLC | покрытия | мм | Обозначение | DLC | покрытия | мм |
| ACP | ACP | ACP | ACK | ACK | ACP | ACP | ACP | ACK | ACK | |||||||||
| 100 | 200 | 300 | 200 | 300 | DL1000 H1 | r | a | 100 | 200 | 300 | 200 | 300 | DL1000 H1 | r | a | |||
| AXMT 123504 PEER-G | l | l | l | l | l | 0,4 | 0,08 | AXMT 170508 PEER-L | l | l | l | l | l | 0,8 | 0,08 | |||
| AXMT 123508 PEER-G | l | l | l | l | l | 0,8 | 0,08 | AXMT 170504 PEER-G | l | l | l | l | l | 0,4 | 0,08 | |||
| AXMT 123512 PEER-G | l | l | l | l | l | 1,2 | 0,08 | AXMT 170508 PEER-G | l | l | l | l | l | 0,8 | 0,08 | |||
| AXMT 123504 PEER-H | l | l | l | l | l | 0,4 | 0,08 | AXMT 170512 PEER-G | l | l | l | l | l | 1,2 | 0,08 | |||
| AXMT 123508 PEER-H | l | l | l | l | l | 0,8 | 0,08 | AXMT 170516 PEER-G | l | l | l | l | l | 1,6 | 0,08 | |||
| AXMT 123512 PEER-H | l | l | l | l | l | 1,2 | 0,08 | AXMT 170520 PEER-G * | l | l | l | l | l | 2,0 | 0,08 | |||
| AXMT 123508 PEER-E | l | 0,8 | 0,08 | AXMT 170530 PEER-G * | l | l | l | l | l | 3,0 | 0,08 | |||||||
| AXMT 123508 PEER-EH | l | 0,8 | 0,08 | AXMT 170508 PEER-H | l | l | l | l | l | 0,8 | 0,08 | |||||||
| AXET 123502 PEFR-S | l | l | 0,2 0,025 | AXMT 170512 PEER-H | m | l | l | m | m | 1,2 | 0,08 | |||||||
| AXET 123504 PEFR-S | l | l | 0,4 0,025 | AXMT 170508 PEER-E | l | 0,8 | 0,08 | |||||||||||
| AXET 123508 PEFR-S | l | l | 0,8 0,025 | AXMT 170508 PEER-EH | l | 0,8 | 0,08 | |||||||||||
| G – Общий тип | l = Европейский склад | AXET 170502 PEFR-S | l | l 0,2 0,025 | ||||||||||||||
| H – Режущая кромка увеличенной прочности | AXET 170504 PEFR-S | l | l |
0,4 0,025 E – Для нержавеющей стали
Прочная режущая кромка для нерж стали AXET 170508 PEFR-S l l 0,8 0,025
EH – .
S – Для алюминия L – Низкое усилие резания l = Европейский склад
G – Общий тип m = Поставка по запросу H – Прочная режущая кромка E – Для нержавеющей стали EH – Прочная режущая кромка для нерж. стали Система обозначения S – Для обработки алюминия
WEX 2 016 M08 Z2
H5
Тип фрезы Диаметр Число
зубьев ВНИМАНИЕ Если радиус пластины равен мм или
* : 2,0
Размер Крепежная больше необходимо доработать корпус фрезы
H9 , ,
пластины резьба как показано на стр
H9.
Запасные части Запасные части
Ключ Винт Ключ Винт
| Момент | Применяемый | Момент | Применяемый |
| затяжки, Нм | корпус головки | затяжки, Нм | корпус головки |
BFTX 0305 IP 2,0 WEX 2016M ~ WEX 2018M BFTX 0407 IP 3,0 WEX 3025M ~ WEX 3030M
TRDR 08 IP TRDR 15 IP
BFTX 0306 IP 2,0 WEX 2020M ~ WEX 2040M BFTX 0409 IP 3,0 WEX 3032M ~ WEX 3040M
