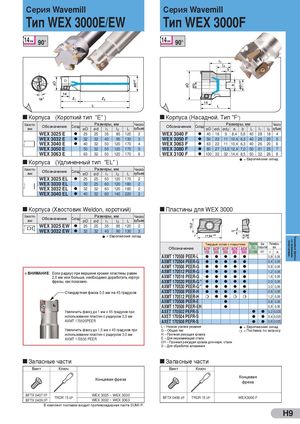

Тип WEX 3000E/EW Тип WEX 3000F
14 мм 14 мм
90° 90°
Корпуса (Короткий тип ”E” ) Корпуса (Насадной. Тип ”F”)
Хвосто Размеры, мм Число Размеры, мм Число
- Обозначение Склад Обозначение Склад
| вик | øD | ød | l | l | L | зубьев | øD ød | ød | a | b | L | l | l | зубьев | ||||||
| 1 | 2 | 1 | 2 | 1 | 2 | |||||||||||||||
| WEX 3025 E | l | 25 | 25 | 35 | 85 | 120 | 2 | WEX 3040 F | l | 40 | 16 | 9 | 8,4 5,6 | 40 | 28 | 18 | 4 | |||
| WEX 3032 E | l | 32 | 32 | 40 | 90 | 130 | 3 | WEX 3050 F | l | 50 | 22 | 11 10,4 6,3 | 40 | 26 | 20 | 5 | ||||
| WEX 3040 E | l | 40 | 32 | 50 | 120 | 170 | 4 | WEX 3063 F | l | 63 | 22 | 11 10,4 6,3 | 40 | 26 | 20 | 6 | ||||
| WEX 3050 E | 50 | 32 | 50 | 120 | 170 | 5 | WEX 3080 F | l | 80 | 27 13,5 12,4 7,0 | 50 | 31 | 25 | 7 | ||||||
| WEX 3063 E | 63 | 32 | 50 | 120 | 170 | 6 | WEX 3100 F | l | 100 32 | 32 14,4 8,5 | 50 | 32 | 26 | 8 | ||||||
| Корпуса | Удлиненный тип | l = Европейский склад |
( ”EL” )
Хвосто- Размеры, мм Число
Обозначение Склад
вик øD ød l l L зубьев
1 2
| WEX 3025 EL | l | 25 | 25 | 50 | 120 | 170 | 2 |
| WEX 3030 EL | 30 | 25 | 60 | 120 | 180 | 2 | |
| WEX 3032 EL | l | 32 | 32 | 60 | 120 | 180 | 2 |
| WEX 3040 EL | l | 40 | 32 | 80 | 140 | 220 | 2 |
Корпуса (Хвостовик Weldon, короткий) Пластины для WEX 3000
Хвосто- Размеры, мм Число
Обозначение Склад
вик øD ød l l L зубьев
1 2
| WEX 3025 EW | l | 25 | 25 | 35 | 85 | 120 | 2 |
| WEX 3032 EW | l | 32 | 32 | 40 | 90 | 130 | 3 |
l = Европейский склад
| Твердый сплав с покрытием | Покрытие | Без | Размеры, | |
| Обозначение | DLC | покрытия | мм |
| ACP | ACP | ACP | ACK | ACK | |||
| 100 | 200 | 300 | 200 | 300 | DL1000 H1 r | a | |
| AXMT 170508 PEER-L | l | l | l | l | l | 0,8 | 0,08 |
| AXMT 170504 PEER-G | l | l | l | l | l | 0,4 | 0,08 |
| AXMT 170508 PEER-G | l | l | l | l | l | 0,8 | 0,08 |
| Если радиус при вершине кромки пластины равен ВНИМАНИЕ AXMT 170512 PEER-G | l | l | l | l | l | 1,2 | 0,08 |
| 2,0 мм или больше, необходимо доработать корпус | AXMT 170516 PEER-G | l | l | l | l | l | 1,6 | 0,08 | |||
| фрезы, как показано. | AXMT 170520 PEER-G * | l | l | l | l | l | 2,0 | 0,08 | |||
| AXMT 170530 PEER-G * | l | l | l | l | l | 3,0 | 0,08 | ||||
| Стандартная фаска 0,5 мм на 45 градусов | AXMT 170508 PEER-H | l | l | l | l | l | 0,8 | 0,08 | |||
| AXMT 170512 PEER-H | m | l | l | m | m | 1,2 | 0,08 | ||||
| AXMT 170508 PEER-E | l | 0,8 | 0,08 | ||||||||
| AXMT 170508 PEER-EH | l | 0,8 | 0,08 | ||||||||
| Увеличить фаску до 1 мм х 45 градусов при | AXET 170502 PEFR-S | l | l | 0,2 0,025 | |||||||
| использовании пластин с радиусом 2,0 мм | AXET 170504 PEFR-S | l | l | 0,4 0,025 | |||||||
| AXMT 170520PEER | AXET 170508 PEFR-S | l | l | 0,8 0,025 |
L – Низкое усилие резания l = Европейский склад
Увеличить фаску до 1,5 мм х 45 градусов при G – Общий тип = Поставка по запросу
m использовании пластин с радиусом 3,0 мм H – Прочная режущая кромка AXMT 170530 PEER E – Для нержавеющей стали EH – Прочная режущая кромка для нерж. стали S – Для обработки алюминия
Запасные части Запасные части
Винт Ключ Винт Ключ
Концевая Концевая фреза фреза
BFTX 0407 IP WEX 3025 ~ WEX 3030
TRDR 15 IP BFTX 0409 IP TRDR 15 IP WEX3000 F
BFTX 0409 IP WEX 3032 ~ WEX 3063 В комплект поставки входит противозадирная паста SUMI-P.
