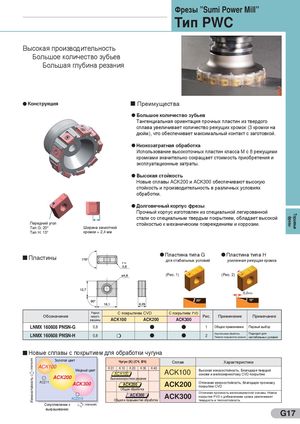

Общий каталог Sumitomo 2012 - страница 201

Фрезы ”Sumi Power Mill”
Тип PWC
Высокая производительность
Большое количество зубьев
Большая глубина резания


Конструкция Преимущества
l Большое количество зубьев
Тангенциальная ориентация прочных пластин из твердого
сплава увеличивает количество режущих кромок (3 кромки на
дюйм), что обеспечивает максимальный контакт с заготовкой.
l Низкозатратная обработка
Использование высокоточных пластин класса M с 8 режущими
кромками значительно сокращает стоимость приобретения и
эксплуатационные затраты.
l Высокая стойкость
Новые сплавы ACK200 и ACK300 обеспечивают высокую
стойкость и производительность в различных условиях
обработки.
l Долговечный корпус фрезы
Прочный корпус изготовлен из специальной легированной


Торцевые
стали со специальным твердым покрытием, обладает высокой


фрезы
Передний угол стойкостью к механическим повреждениям и коррозии.
Тип G: 20° Ширина зачистной
Тип H: 15° кромки = 2,4 мм


Пластина типа G Пластина типа H
Пластины для стабильных условий усиленная режущая кромка

(Рис. 1) (Рис. 2)


Радиус С покрытием CVD С покрытием PVD
Обозначение закругл. Рис. Применение Примечание
вершины ACK100 ACK200 ACK300
LNMX 160608 PNSN-G 0,8 l l 1 Общее применение Первый выбор
Неустойчивая обработка Подходит для
LNMX 160608 PNSN-H 0,8 m l l 2 Тяжелое прерывистое резание нестабильных условий


Новые сплавы с покрытием для обработки чугуна
(хорошая)


Золотой цвет Чугун (K) (СЧ, ВЧ) Сплав Характеристики
ACK100 K 01 K 10 K 20 K 30 K 40
Медный цвет Высокая износостойкость. Благодаря твердой
ACK100 ACK100 основе и мелкозернистому CVD покрытию
ACK200 Высокоскоростное резание
Износостойкость


AC211 Отличная износостойкость, благодаря прочному
ACK300 ACK200 ACK200 покрытию CVD
Общая обработка
Отличная прочность мелкозернистой основы. Новое
ACK300
ACZ310 Общая и прерывистая обработка
ACK300 покрытие PVD с добавлением хрома увеличивает
твердость и теплостойкость
Сопротивление к (хорошая)
выкрашиванию
G17
