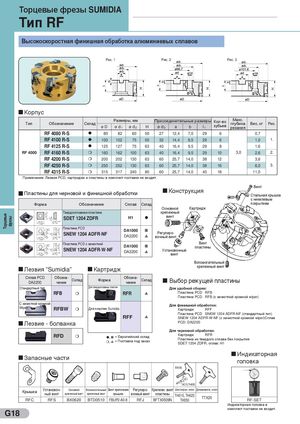

Общий каталог Sumitomo 2012 - страница 202
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Тип RF
Высокоскоростная финишная обработка алюминиевых сплавов
Рис. 1 Рис. 2 Рис. 3
Корпус
Размеры мм Присоединительные размеры Макс.
, Кол-во
Тип Обозначение Склад глубина Вес, кг Рис.
зубьев
| ø D | ø d 1 | ø d 2 | H | ø d 3 | a | b | l 1 | резания | ||||
| RF 4080 R-S | l | 80 | 82 | 60 | 50 | 27 | 12,4 | 7,0 | 29 | 6 | 0,7 | |
| RF 4100 R-S | l | 100 | 102 | 75 | 50 | 32 | 14,4 | 8,5 | 29 | 6 | 1,0 | 1. |
| RF 4125 R-S | l | 125 | 127 | 75 | 63 | 40 | 16,4 | 9,5 | 29 | 8 | 1,6 | |
| RF 4000 RF 4160 R-S | m | 160 | 162 | 100 | 63 | 40 | 16,4 | 9,5 | 29 | 10 | 3,0 2,6 | 2. |
| RF 4200 R-S | m | 200 | 202 | 130 | 63 | 60 | 25,7 | 14,0 | 38 | 12 | 3,6 | |
| RF 4250 R-S | m | 250 | 252 | 130 | 63 | 60 | 25,7 | 14,0 | 38 | 16 | 6,0 | 3. |
| RF 4315 R-S | m | 315 | 317 | 240 | 80 | 60 | 25,7 | 14,0 | 40 | 18 | 11,0 |
Примечание: Лезвия PCD, картриджи и пластины в комплект поставки не входят. Винт
Конструкция
Пластины для черновой и финишной обработки
Стальная крышка с никелевым
Форма Обозначение Сплав Склад покрытием
Основной Картридж Твердосплавная пластина крепежный l винт SDET 1204 ZDFR H1 Торцевые фрезы Пластина PCD n DA1000 Регулиро SNEW 1204 ADFR-NF -
DA2200 s вочный винт
Пластина с зачистной Винт
PCD n DA1000 пластины SNEW 1204 ADFR-W-NF Установочный DA2200 s винт Вспомогательный
Лезвия Картридж крепежный винт
”Sumidia”
Сплав PCD Обозна- Обозна- Выбор режущей пластины
Склад Форма Склад
DA2200 чение чение
Стандартный тип Для твердосплавных пластин Для удобной сборки
RFB m RFR s Пластина PCD RFB
Пластина PCD RFB (с зачистной кромкой wiper) С зачистной кромкой Для финишной обработки :
Wiper RFBW m Для пластин Sumidia Картридж
RFF Пластина PCD SNEW 1204 ADFR-NF (стандартный тип)
RFF s с зачистной кромкой Сплав
SNEW 1204 ADFR-W-NF ( wiper) Лезвие - болванка PCD: DA2200
Для черновой обработки:
RFD m Картридж RFR
l, n = Европейский склад Пластина из твердого сплава без покрытия m, s = Поставка под заказ SDET 1204 ZDFR, сплав: H1
Индикаторная
Запасные части
головка
TH050TH050
TH015,TH025TH015,TH025
Установоч- Основной Вспомогательный Винт крепления Регулиро- Крепежн. винт Шестигран. ключ Динамометр. ключ
Крышка
ный винт крепежный винт крепежный винт крышки вочный винт пластины
TH015, TH025 TTX20
RFC RFS BX0620 BTD0510 FBUP2-A0-8 RFJ BFTX0509N TH050 RF-SET
комплект поставки не входит.
