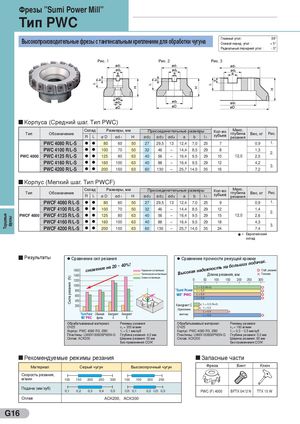

Общий каталог Sumitomo 2012 - страница 200

Фрезы ”Sumi Power Mill”
Тип PWC
Главный угол: 88°
Высокопроизводительные фрезы с тангенсальным креплением для обработки чугуна Осевой перед. угол : + 5°
Радиальный передний угол : - 5°

Рис. 1 Рис. 2 Рис. 3


Корпуса (Средний шаг. Тип PWC)
Склад Размеры, мм Присоединительные размеры Макс.
Кол-во глубина
Тип Обозначение зубьев резания Вес, кг Рис.
R L øD ød 1 H ød 2 ød 3 ød 4 a b l1
PWC 4080 R/L-S l l 80 60 50 27 29,5 13 12,4 7,0 25 7 0,9 1.
PWC 4100 R/L-S l l 100 70 50 32 46 – 14,4 8,5 29 8 1,3
2.
PWC 4000 PWC 4125 R/L-S l l 125 80 63 40 56 – 16,4 9,5 29 10 12,0 2,5
PWC 4160 R/L-S l l 160 100 63 40 88 – 16,4 9,5 29 12 4,2
3.
PWC 4200 R/L-S l l 200 150 63 60 130 – 25,7 14,0 35 16 7,2

Корпус (Мелкий шаг. Тип PWCF)
Склад Размеры, мм Присоединительные размеры Макс.
Кол-во глубина
Тип Обозначение зубьев резания Вес, кг Рис.
R L øD ød 1 H ød 2 ød 3 ød 4 a b l1
PWCF 4080 R/L-S l l 80 60 50 27 29,5 13 12,4 7,0 25 9 0,9 1.
PWCF 4100 R/L-S l l 100 70 50 32 46 – 14,4 8,5 29 12 1,4
2.
l l
Торцевые


PWCF 4000 PWCF 4125 R/L-S 125 80 63 40 56 – 16,4 9,5 29 15 12,0 2,6
фрезы


PWCF 4160 R/L-S l l 160 100 63 40 88 – 16,4 9,5 29 18 4,3
3.
PWCF 4200 R/L-S l l 200 150 63 60 130 – 25,7 14,0 35 24 7,4
l = Европейский
склад


Результаты l Сравнение сил резания l Сравнение прочности режущей кромки
дачах.
0%! на бол ьших по
1600 - снижение
на 20 ~ 4 ежность
над Стаб. резание
Высокая
Радиальная составляющая
Тангенсальная составляющая Длина резания, мм Поломка
1400 -
Сила резания (N)


Осевая составляющая
1200 - 0 50 100 150 200 250 300
l l l l l l
1000 - f t = 0,5 (N=2)
800 - ”Sumi Power f t = 0,5
600 - Mill” PWC f t = 0,4
f t = 0,3
400 -
200 - Конкурент C f t = 0,5 (N=2)
f t = 0,5
(Крепление
. f t = 0,4
”Sumi Power Обычная Конкурент Конкурент винтом) f t = 0,3
Mill” PWC фреза A B
Обрабатываемый материал: Режимы резания Обрабатываемый материал: Режимы резания
СЧ25 v c = 200 м/мин СЧ25 v c = 160 м/мин
Корпус: PWC 4080 RS, Ø80 f t = 0,1 мм/зуб Корпус: PWC 4080 RS, Ø80 f t = 0,3 ~ 0,5 мм/зуб
Пластины: LNMX160608PNSN-G Глубина резания: 4,0 мм Пластины: LNMX160608PNSN-G Глубина резания: 5,0 мм
Сплав: ACK200 Ширина резания: 50 мм Сплав: ACK200 Ширина резания: 80 мм
Без применения СОЖ Без применения СОЖ

Рекомендуемые режимы резания Запасные части
Материал Серый чугун Высокопрочный чугун Фреза Винт Ключ
Скорость резания, l————————––——l l—————————l
м/мин 100 150 200 250 300 100 150 200 250
Подача (мм/зуб) l————————––——l l—————————l
0,1 0,2 0,3 0,4 0,5 0,05 0,1 0,2 0,25 0,3 PWC (F) 4000 BFTX 0412 N TTX 15 W
Сплав ACK200, ACK300

G16
