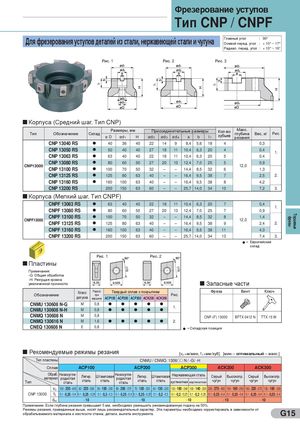

Общий каталог Sumitomo 2012 - страница 199
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Фрезерование уступов
Тип CNP / CNPF
Для фрезерования уступов деталей из стали, нержавеющей стали и чугуна
Главный угол : 90°
Осевой перед. угол : + 10° ~ 17°
Радиал. перед. угол : + 10° ~ 16°
Рис. 1 Рис. 2 Рис. 3
Корпуса (Средний шаг. Тип CNP)
Размеры, мм Присоединительные размеры Макс.
Кол-во глубина Рис.
Тип Обозначение Склад Вес, кг
øD ød 1 H ød 2 ød 3 ød 4 a b l1 зубьев резания
CNP 13040 RS l 40 36 40 22 14 9 8,4 5,6 18 4 0,3
CNP 13050 RS l 50 40 40 27 18 11 10,4 6,3 20 4 0,4
1.
CNP 13063 RS l 63 40 40 22 18 11 10,4 6,3 20 5 0,4
CNP 13080 RS l 80 60 50 27 20 13 12,4 7,0 25 5 0,9
CNP13000 12,0
CNP 13100 RS l 100 70 50 32 – – 14,4 8,5 32 6 1,3
CNP 13125 RS l 125 80 63 40 – – 16,4 9,5 38 7 2,5 2.
CNP 13160 RS l 160 100 63 40 – – 16,4 9,5 38 8 4,2
CNP 13200 RS 200 150 63 60 – – 25,7 14,0 34 10 7,2 3.
Корпуса (Мелкий шаг. Тип CNPF)
CNPF 13063 RS l 63 40 40 22 18 11 10,4 6,3 20 7 0,4
1.
CNPF 13080 RS l 80 60 50 27 20 13 12,4 7,0 25 7 0,9
Торцевые
CNPF 13100 RS l 100 70 50 32 – – 14,4 8,5 32 8 1,4
фрезы
CNPF13000 12,0
CNPF 13125 RS l 125 80 63 40 – – 16,4 9,5 38 9 2,4 2.
CNPF 13160 RS l 160 100 63 40 – – 16,4 9,5 38 11 4,3
CNPF 13200 RS 200 150 63 60 – – 25,7 14,0 34 13 7,4 3.
l = Европейский
склад
Рис. 1 Рис. 2
Пластины
Примечания:
-G: Общая обработка
-H: Режущая кромка
увеличенной прочности Запасные части
Класс Радиус Твердый сплав с покрытием Фреза Винт Ключ
Обозначение при Рис.
допуска вершине ACP100 ACP200 ACP300 ACK200 ACK300
CNMU 130608 N-G M 0,8 l l l l l
1.
CNMU 130608 N-H M 0,8 l l l l l
CNMQ 130608 N M 0,8 CNP-(F) 13000 BFTX 0412 N TTX 15 W
CNMQ 130616 N M 1,6 l l l l l 2.
CNEQ 130608 N E 0,8 l = Складская позиция
Рекомендуемые режимы резания [vc =м/мин, f t =мм/зуб] [мин.– оптимальный – макс.]
Тип пластины CNMU / CNMQ 1306 l l N / -G/ -H
Сплав ACP100 ACP200 ACP300 ACK200 ACK300
Обраб. Низкоугле-
материал родистая Легир. Штамповая Низкоугле- Легир. Штамповая Нержавеющая сталь Серый Высокопр. Серый Высокопр.
сталь сталь родистая
Тип сталь сталь сталь аустенитная мартенситная чугун чугун чугун чугун
сталь
vc 100 – 250 – 400 80 – 220 – 280 80 – 150 – 250 80 – 200 – 370 70 – 150 – 250 60 – 130 – 220 120 – 180 – 240 100 – 140 – 200 220 – 270 – 450 150 – 180 – 250 180 – 220 – 270 130 – 160 – 220
CNP 13000 f t 0,1 – 0,25 – 0,4 0,1 – 0,25 – 0,35 0,1 – 0,2 – 0,3 0,1 – 0,25 – 0,4 0,1 – 0,25 – 0,35 0,1 – 0,2 – 0,3 0,1 – 0,2 – 0,25 0,1 – 0,2 – 0,25 0,1 – 0,25 – 0,4 0,1 – 0,25 – 0,4 0,1 – 0,25 – 0,4 0,1 – 0,25 – 0,4
doc ~ 10 ~ 10 ~ 10 ~ 10 ~ 10
Примечание: Если глубина резания превышает 5 мм, необходимо уменьшить рекомендованную подачу на 50%.
Режимы резания, приведенные выше, носят лишь рекомендательный характер. Эти параметры необходимо корректировать в зависимости от
обрабатываемого материала и жесткости станка, детали, вылета инструмента. G15
