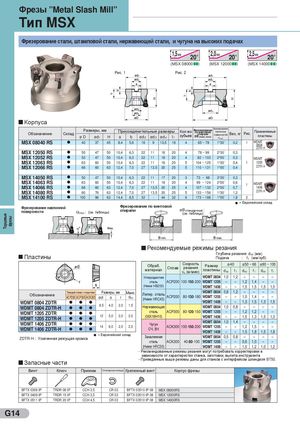

Фрезы ”Metal Slash Mill”
Тип MSX
Фрезерование стали, штамповой стали, нержавеющей стали, и чугуна на высоких подачах
1,5 мм 20°
2,0 мм 20°
2,5 мм 20°
(MSX 08000 nn) (MSX 12000 nn) (MSX 14000 nn)
Рис. 1 Рис. 2


Корпуса
Фрезерование
Размеры, мм Присоединительные размеры Кол-во Фрезерование
по винтовой наклонных Применяемые
Обозначение Склад поверхностей Вес, кг Рис.
øD ø d1 H a b ød 2 ød 3 ød 4 l 1 зубьев ØBспирали
(макс.-мин)
α max.
пластины
MSX 08040 RS l 40 37 45 8,4 5,6 16 9 13,5 18 4 65 ~ 78 1°30´ 0,2 1 WDMT
0804
ZDTR/-H
MSX 12050 RS l 50 47 50 10,4 6,3 22 11 18 20 4 78 ~ 99 2°30´ 0,3
MSX 12052 RS l 52 47 50 10,4 6,3 22 11 18 20 4 82 ~ 103 2°00´ 0,3 WDMT
MSX 12063 RS l 63 60 50 10,4 6,3 22 11 18 20 5 104 ~ 125 1°30´ 0,4 1 1205
l ZDTR/-H
MSX 12066 RS 66 60 63 12,4 7,0 27 13,5 20 25 5 110 ~ 131 1°00´ 0,4
MSX 14050 R S l 50 47 50 10,4 6,3 22 11 17 20 3 73 ~ 98 3°30´ 0,3
MSX 14063 R S l 63 60 50 10,4 6,3 22 11 18 20 4 99 ~ 124 2°00´ 0,6 WDMT
1
MSX 14066 R S l 66 60 63 12,4 7,0 27 13,5 20 25 4 107 ~ 132 2°00´ 0,7 1406
l ZDTR/-H
MSX 14080 R S 80 76 63 12,4 7,0 27 13,5 20 25 5 133 ~ 158 1°30´ 1,2
MSX 14100 R S l 100 96 63 14,4 8,5 32 - 44 32 6 173 ~ 198 1°00´ 1,8 2
l = Европейский склад
Фрезерование наклонной Фрезерование по винтовой
поверхности α max : (см. таблицы) спирали øB стандартный :
(см. таблицы)
Торцевые
фрезы


Рекомендуемые режимы резания
Глубина резания: d oc (мм)
Пластины Подача : f t (мм/зуб)
Скорость ø40 ø50 ~ 66 ø80 ~ 100
Обраб. резания Размер
Сплав
материал vc (м/мин) пластины d oc f t d oc f t d oc f t
Углеродистая WDMT 0804 1,0 1,2 – – – –
сталь ACP200 100-150-200 WDMT 1205 – – 1,2 1,4 – –
(Ниже HB200) WDMT 1406 – – 1,5 1,5 1,5 1,5
Твердый сплав с покрытием Размеры, мм Макс. WDMT 0804 0,8 1,2 – – – –
Обозначение Легир. сталь
ACP200 ACP300 ACK300 ød s r doc ACP200 80-130-180 WDMT 1205 – – 1,0 1,4 – –
(Ниже HRC45)
WDMT 0804 ZDTR l l l WDMT 1406 – – 1,3 1,5 1,3 1,5
8,5 4,0 2,0 1,5
WDMT 0804 ZDTR-H l l l Нержавеющая WDMT 0804 1,0 0,8 – – – –
WDMT 1205 ZDTR l l l сталь ACP300 80-120-150 WDMT 1205 – – 1,2 1,2 – –
12 5,0 2,0 2,0 (08Х18Н10) WDMT 1406 – – 1,5 1,3 1,5 1,3
WDMT 1205 ZDTR-H l l l
WDMT 0804 1,0 1,4 – – – –
WDMT 1406 ZDTR l l l Чугун
14 6,0 2,0 2,5 ACK300 100-150-200 WDMT 1205 – – 1,2 1,5 – –
WDMT 1406 ZDTR-H l l l СЧ, ВЧ
WDMT 1406 – – 1,5 1,8 1,5 1,8
l = Европейский склад
ZDTR-H : Усиленная режущая кромка Закаленная WDMT 0804 0,5 0,8 – – – –
сталь ACK300 40-80-100 WDMT 1205 – – 0,6 1,0 – –
(Ниже HRC50) WDMT 1406 – – 1,0 1,2 1,0 1,2
- Рекомендованные режимы резания могут потребовать корректировки в
зависимости от характеристик станка, заготовки, вылета инструмента
- Приведенные выше режимы даны для станков с интерфейсом шпинделя BT50.
Запасные части
Винт Ключ Прижим Стопорное кольцо Крепежный винт Корпус фрезы

BFTX 0306 IP TRDR 08 IP CCH 3,5 CR 03 BFTX 03510 IP 08 MSX 08000RS
BFTX 0409 IP TRDR 15 IP CCH 3,5 CR 03 BFTX 03510 IP 08 MSX 12000RS
BFTX 0511 IP TRDR 20 IP CCH 4,5 CR 03 BFTX 03510 IP 08 MSX 14000RS
