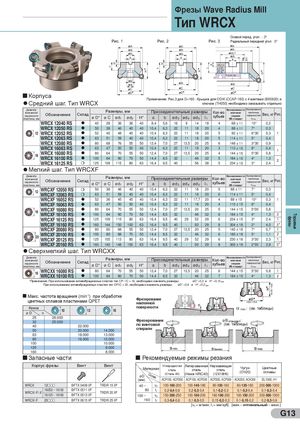

Фрезы Wave Radius Mill
Тип WRCX
Осевой перед. угол: - 3°
Рис. 1 Рис. 2 Рис. 3 Радиальный передний угол: 0°
d1 d1 d1
d2 d2 d2
d3 d3 66,7
a a d3
a 14
b
b
b
M6 x1,0
l1
l1
l1
19
15
H
H
H
CCAP-160
d4
d5 d5
d5
C C C
D D D
Корпуса Примечание: Рис.3 для D=160 : Крышка для СОЖ (CCAP-160) с 4 винтами (BX0620) и
Средний шаг. Тип WRCX ключом (TH050) необходимо заказывать отдельно
Диаметр Фрезерование по Фрезерование
вписанной Размеры, мм Присоединительные
Montá? размеры Кол-во винтовой наклонных
Обозначение Склад поверхностей Вес, кг Рис.
окружности
пластины, мм ø D* øC ø d1 ø d2 H* a b ød 3 ød 4 ød 5 l 1 зубьев спирали
ØB стандарт α max.
WRCX 12040 RS l 40 28 36 36 40 8,4 5,6 16 9 14 18 4 68 ± 11 10° 0,2
WRCX 12050 RS l 50 38 46 40 40 10,4 6,3 22 11 18 20 4 88 ± 11 7° 0,3
12 WRCX 12052 RS l 52 40 48 40 40 10,4 6,3 22 11 18 20 5 92 ± 11 6°30´ 0,3 1
WRCX 12063 RS l 63 51 59 40 40 10,4 6,3 22 11 18 20 5 114 ± 11 5° 0,4
WRCX 12080 RS l 80 68 76 55 50 12,4 7,0 27 13,5 20 25 6 148 ± 11 3°30´ 0,9
WRCX 16063 R S l 63 47 50 50 40 10,4 6,3 22 11 18 20 3 110 ± 15 8° 0,4
1
l
16 WRCX 16080 R S
80 64 70 55 50 12,4 7,0 27 13,5 20 25 4 144 ± 15 5°30´ 0,8
WRCX 16100 R S l 100 84 90 70 50 14,4 8,5 32 - 46 32 5 184 ± 15 4° 1,3
2
WRCX 16125 R S m 125 109 115 80 63 16,4 9,5 40 - 56 38 5 234 ± 15 3° 2,4
Мелкий шаг. Тип WRCXF
Диаметр Фрезерование по Фрезерование
вписанной Размеры, мм Присоединительные размеры Кол-во винтовой наклонных
Обозначение Склад поверхностей Вес, кг Рис.
окружности
пластины, мм ø D* øC ø d1 ø d2 H* a b ød 3 ød 4 ød 5 l 1 зубьев спирали
ØB стандарт α max.
m
12 WRCXF 12050 R S
50 38 46 40 40 10,4 6,3 22 11 18 20 5 88 ± 11 7° 0,3
WRCXF 12063 R S m 63 51 59 40 40 10,4 6,3 22 11 18 20 6 114 ± 11 5° 0,4
WRCXF 16052 R S l 52 36 45 45 40 10,4 6,3 22 11 17,7 20 4 88 ± 15 10° 0,3 1
WRCXF 16063 R S l 63 47 50 50 40 10,4 6,3 22 11 18 20 4 110 ± 15 8° 0,4
l
16 WRCXF 16080 R S
80 64 70 55 50 12,4 7,0 27 13,5 20 25 5 144 ± 15 5°30´ 0,8
WRCXF 16100 R S l 100 84 90 70 50 14,4 8,5 32 - 46 32 6 184 ± 15 4° 1,3 2
Торцевые
фрезы
WRCXF 16125 R S l 125 109 115 80 63 16,4 9,5 40 29 52 29 6 234 ± 15 3° 2,4 1
WRCXF 16160 R S l 160 144 150 100 63 16,4 9,5 40 - 93 29 8 304 ± 18 2° 4,0 3*
WRCXF 20080 R S l 80 60 68 55 50 12,4 7,0 27 13,5 20 25 5 140 ± 18 7° 0,7 1
l
20 WRCXF 20100 R S
100 80 88 70 50 14,4 8,5 32 - 46 32 6 180 ± 18 5° 1,1 2
WRCXF 20125 R S l 125 105 113 80 63 16,4 9,5 40 29 52 29 6 230 ± 18 3°30´ 2,3 1
WRCXF 20160 R S l 160 140 148 100 63 16,4 9,5 40 - 93 29 8 300 ± 18 2°30´ 3,9 3*
Сверхмелкий шаг. Тип WRCXX
Диаметр Фрезерование по Фрезерование
вписанной Размеры, мм Присоединительные размеры Кол-во винтовой наклонных
Обозначение Склад поверхностей Вес, кг Рис.
окружности
пластины, мм ø D* øC ø d1 ø d2 H* a b ød 3 ød 4 ød 5 l 1 зубьев спирали
ØB стандарт α max.
l
16 WRCXX 16080 R S
80 64 70 55 50 12,4 7,0 27 13,5 20 25 6 144 ± 15 5°30´ 0,8 1
WRCXX 16100 R S l 100 84 90 70 50 14,4 8,5 32 - 46 32 7 184 ± 15 4° 1,3 2
*Примечание: При использовании антивибрационных пластин тип CP / IC = 16, необходимо изменить размеры: øD* +0,3 и H* +0,15 мм
При использовании антивибрационных пластин тип СР/IC = 20, необходимо изменить размеры: øD* +0,4 и H* +0,2 мм
Макс. частота вращения (min-1) при обработке
Фрезерование
цветных сплавов пластинами QPET наклонной
Фреза поверхности α max : (см. таблицы)
10 12 16
øD n
25 28.000
32 25.000 Фрезерование øB стандарт:
по винтовой (см. таблицы)
40 22.000
50 20.000 14.000
спирали
63 18.000 13.000
80 16.000 12.000
100 10.000
125 9.000
160 8.000
Запасные части Рекомендуемые режимы резания
Корпус фрезы Винт Винт Углеродистая Легированная Нержавеющая
Материал Чугун Цветные
сталь сталь сталь
(СЧ20) сплавы
Спл (Сталь 40) (Ниже HRC40) (12Х18Н9)
øD ав
(мм) ACP100, ACP200 ACP100, ACP200 ACP200, ACP300 ACK200, ACK300 DL1000, H1
WRCX 12lll BFTX 0409 IP TRDR 15 IP 40 ~ vc 100-160-200 100-140-180 80-120-160 80-120-160 200-500-1000
16052 ~ 16100 BFTX 0511 IP 80 ft 0,2-0,4-0,6 0,2-0,3-0,4 0,1-0,2-0,3 0,1-0,2-0,4 0,1-0,3-0,4
WRCX/-F/-X TRDR 20 IP
16125 ~ 16160 BFTX 0513 IP 100 ~ vc 150-200-250 100-160-200 160-180-200 100-150-200 200-500-1000
WRCX/-F 20lll BFTX 0615 IP TRDR 25 IP 160 ft 0,3-0,4-0,6 0,1-0,3-0,5 0,15-0,2-0,3 0,1-0,15-0,2 0,2-0,3-0,6
[vc = м/мин, f t = мм/зуб] [мин.– оптимальный – макс.]
G13
