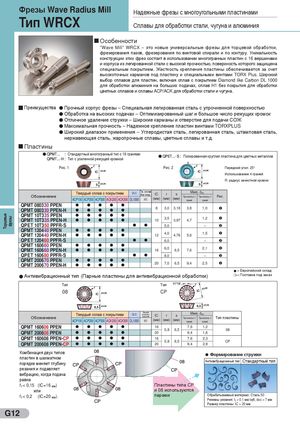

Общий каталог Sumitomo 2012 - страница 196

Фрезы Wave Radius Mill Надежные фрезы с многоугольными пластинами Тип WRCX Сплавы для обработки стали, чугуна и алюминия Особенности ”Wave Mill” WRCX – это новые универсальные фрезы для торцевой обработки, фрезерования пазов, фрезерования по винтовой спирали и по контуру. Уникальность конструкции этих фрез состоит в использовании многогранных пластин с 16 вершинами и корпуса из легированной стали с высокой прочностью, поверхность которого защищена специальным покрытием. Жесткость крепления пластины обеспечивается за счет высокоточных карманов под пластину и специальными винтами TORX Plus. Широкий выбор сплавов для пластин, включая сплав с покрытием Diamond like Carbon DL 1000 для обработки алюминия на больших подачах, сплав H1 без покрытия для обработки цветных сплавов и сплавы ACP/ACK для обработки стали и чугуна. Преимущества l Прочный корпус фрезы – Специальная легированная сталь с упрочненной поверхностью l Обработка на высоких подачах – Оптимизированный шаг и большое число режущих кромок l Отличное удаление стружки – Широкие карманы и отверстие для подачи СОЖ l Максимальная прочность – Надежное крепление пластин винтами TORXPLUS l Широкий диапазон применения – Углеродистая сталь, легированная сталь, штамповая сталь, нержавеющая сталь, жаропрочные сплавы, цветные сплавы и т.д. Пластины QPMT... : Стандартный многогранный тип с 16 гранямиQPMT...-H :Тип с усиленной режущей кромкой QPET...-S : Полированная круглая пластина для цветных металлов Рис. 1 Рис. 2 Передний угол: 25° Использование 4 граней R: радиус зачистной кромки Обозначение Твердый сплав с покрытием DLC Тв. сплавбез покр. IC r s Макс. docACP100ACP200ACP300ACK200ACK300DL1000H1(мм)(мм)(мм)При использ. 4гранейПри использ. 4гранейРис. QPMT 080330 PPEN l l l l lQPMT 080330 PPEN-Hlllll 8 3,0 3,18 3,8 1,0 u QPMT 10T335 PPEN l l l l lQPMT 10T335 PPEN-Hlllll 10 3,5 3,97 4,7 1,2 u QPET 10T350 PPFR-S l l 5,0 – v QPMT 120440 PPEN l l l l lQPMT 120440 PPEN-Hlllll 12 4,0 4,76 5,6 1,5 u QPET 120460 PPFR-S l l 6,0 – v QPMT 160660 PPEN l l l l lQPMT 160660 PPEN-Hlllll 16 6,0 6,5 7,6 2,1 u QPET 160680 PPFR-S l l 8,0 – v QPMT 200670 PPEN l l l l lQPMT 200670 PPEN-Hlllll 20 7,0 6,5 9,4 2,5 u l = Европейский склад Антивибрационный тип (Парные пластины для антивибрационной обработки) m = Поставка под заказ Тип Тип 08 CP Обозначение Твердый сплав с покрытием DLCACP100ACP200ACP300ACK200ACK300DL1000 Твердыйсплав безпокрытияH1IC(мм)r(мм)s(мм)Макс. docПри использ. 4При использ. 4гранейгранейТип пластины QPMT 160608 PPEN l l l l l 16 7,6 1,2 QPMT 200608 PPEN l l l l l 0,8 6,5 08209,41,6 QPMT 160608 PPEN-CP l l l l l 16 7,6 2,3 QPMT 200608 PPEN-CP l l l l l 0,8 6,5 CP209,42,9 Комбинация двух типов Формирование стружки пластин в шахматном порядке меняет глубину Антивибрационный тип Стандартный тип резания и подавляет вибрацию, когда подача равна f t < 0,15 (IC =16 мм) Пластины типа CP или и 08 используются f t < 0,2 (IC =20 мм). парами Обрабатываемый материал: Сталь 50 Режимы резания: ft = 0,1 мм/зуб, doc = 7 мм Размер пластины: IC = 20 мм G12 Торцевые фрезы
