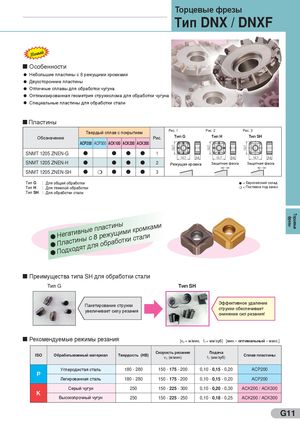

Общий каталог Sumitomo 2012 - страница 195

Тип DNX / DNXF

Новый

Особенности

l Небольшие пластины с 8 режущими кромками l Двухсторонние пластины l Отличные сплавы для обработки чугуна l Оптимизированная геометрия стружколома для обработки чугуна l Специальные пластины для обработки стали

Пластины

Твердый сплав с покрытием Рис. 1 Рис. 2 Рис. 3

Обозначение Рис Тип G Тип H Тип SH

. ACP200 ACP300 ACK100 ACK200 ACK300

SNMT 1205 ZNEN-G l l l l 1

12,7 5,6 12,7 5,6 12,7 5,6

SNMT 1205 ZNEN-H l l l l 2 Защитная фаска Защитная фаска

Режущая кромка

SNMT 1205 ZNEN-SH l m l l l 3

пластины кромками

l Негативныес режущими

8 тки стали

l Пластиныдля обрабо

l Подходят

Преимущества типа SH для обработки стали

Тип G

Пакетирование стружки увеличивает силу резания

Тип SH

Эффективное удаление стружки обеспечивает снижение сил резания!

Рекомендуемые режимы резания

[v = м/мин, f = мм/зуб] [мин.– оптимальный – макс.] c t Скорость резания Подача

ISO Обрабатываемый материал Твердость (HB) Сплав пластины

v (м/мин) f (мм/зуб)

c t

Углеродистая сталь 180 - 280 150 - 175 - 200 0,10 - 0,15 - 0,20 ACP200

P

K

Высокопрочный чугун 250 150 - 225 - 250 0,10 - 0,18 - 0,25 ACK200 / ACK300
