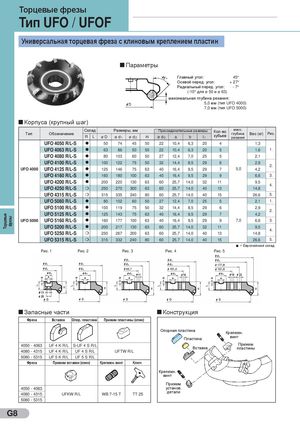

Общий каталог Sumitomo 2012 - страница 192
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Тип UFO / UFOF
Универсальная торцевая фреза с клиновым креплением пластин
Параметры
Главный угол: 45° Осевой перед. угол: + 27° Радиальный перед. угол: - 7° (-10° для ø 50 и ø 63) максимальная глубина резания: 5,0 мм (тип UFO 4000) 7,0 мм (тип UFO 5000)
Корпуса (крупный шаг)
Склад Размеры, мм Присоединительные размеры Кол во макс.
| Тип | Обозначение | - | глубина | Вес | кг | Рис | |||
| зубьев | ( | ) | . |
R L ø D ø d ø d H ø d a b l резания
1 2 3 1
| UFO 4050 R/L-S | l | 50 | 74 | 45 | 50 | 22 | 10,4 | 6,3 | 20 | 4 | 1,3 | |
| UFO 4063 R/L-S | l | 63 | 86 | 50 | 50 | 22 | 10,4 | 6,3 | 20 | 5 | 1,6 | 1. |
| UFO 4080 R/L-S | l | 80 | 103 | 60 | 50 | 27 | 12,4 | 7,0 | 25 | 5 | 2,1 | |
| UFO 4100 R/L-S | l | 100 | 122 | 75 | 50 | 32 | 14,4 | 8,5 | 29 | 6 | 2,9 |
2.
| UFO 4000 | UFO 4125 R/L-S | l | 125 | 146 | 75 | 63 | 40 | 16,4 | 9,5 | 29 | 7 | 5,0 | 4,2 | |
| UFO 4160 R/L-S | l | 160 | 180 | 100 | 63 | 40 | 16,4 | 9,5 | 29 | 9 | 6,6 | 3. | ||
| UFO 4200 R/L-S | l | 200 | 220 | 130 | 63 | 60 | 25,7 | 14,0 | 32 | 11 | 9,5 |
4.
| UFO 4250 R/L-S | m | 250 | 270 | 300 | 63 | 60 | 25,7 | 14,0 | 40 | 13 | 14,8 | |
| UFO 4315 R/L-S | m | 315 | 335 | 240 | 80 | 60 | 25,7 | 14,0 | 40 | 15 | 26,6 | 5. |
| UFO 5080 R/L-S | l | 80 | 102 | 60 | 50 | 27 | 12,4 | 7,0 | 25 | 5 | 2,1 | 1. |
| UFO 5100 R/L-S | l | 100 | 119 | 75 | 50 | 32 | 14,4 | 8,5 | 29 | 6 | 2,9 |
2.
| UFO 5125 R/L-S | l | 125 | 143 | 75 | 63 | 40 | 16,4 | 9,5 | 29 | 7 | 4,2 | ||||
| UFO 5000 | UFO 5160 R/L-S | l | 160 | 177 | 100 | 63 | 40 | 16,4 | 9,5 | 29 | 9 | 7,0 | 6,6 | 3. | |
| Торцевые фрезы | UFO 5200 R/L-S | l | 200 | 217 | 130 | 63 | 60 | 25,7 | 14,0 | 32 | 11 | 9,5 |
4.
| UFO 5250 R/L-S | m | 250 | 267 | 200 | 63 | 60 | 25,7 | 14,0 | 40 | 13 | 14,8 | |
| UFO 5315 R/L-S | m | 315 | 332 | 240 | 80 | 60 | 25,7 | 14,0 | 40 | 15 | 26,6 | 5. |
l = Европейский склад
Рис. 1 Рис. 2 Рис. 3 Рис. 4 Рис. 5
Запасные части
| Фреза | Вставка | Опор. пластина | Прижим пластины (клин) | |||
| 4050 - 4063 | UF 4 K R/L | S-UF 4 S R/L | ||||
| 4080 - 4315 | UF 4 K R/L | UF 4 S R/L | UFTW R/L | |||
| 5080 - 5315 | UF 5 K R/L | UF 5 S R/L | ||||
| Фреза | Прижим вставки (клин) | Крепежн. винт | Ключ |
4050 - 4063
4080 - 4315 UFKW R/L WB 7-15 T TT 25
Конструкция
Опорная пластина Пластина Вставка
Крепежн. винт Прижим установ. детали
Крепежн. винт Прижим пластины
