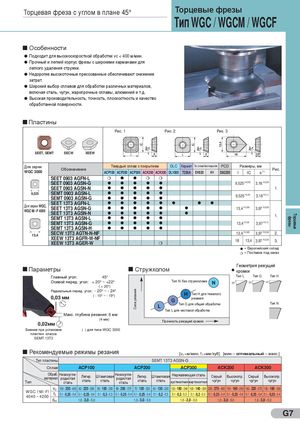

Торцевая фреза с углом в плане 45° Тип
WGC / WGCM / WGCF
Особенности
l Подходит для высокоскоростной обработки vc < 400 м/мин. l Прочный и легкий корпус фрезы с широкими карманами для легкого удаления стружки. l Недорогие высокоточные прессованные обеспечивают снижение затрат. l Широкий выбор сплавов для обработки различных материалов, включая сталь, чугун, жаропрочные сплавы, алюминий и т.д. l Высокая производительность, точность, плоскостность и качество обработанной поверхности.
Пластины
Рис. 1 Рис. 2 Рис. 3
SEET, SEMT SECW XEEW
Для серии Твердый сплав с покрытием DLC Кермет Тв.сплав без покрытия PCD Размеры, мм
Обозначение Рис.
WGC 3000 ACP100 ACP200 ACP300 ACK200 ACK300 DL1000 T250A EH520 H1 DA2200 l IC s ± t
| SEET 0903 AGFN-L | m | l | l | m | m | ||||
| SEET 0903 AGSN-G | l | l | l | l | l | 9,525 ± 0,025 | 3,18 ± 0,025 | ||
| SEET 0903 AGSN-N | l | l | l | l | l | 1. | |||
| 9,525 | SEMT 0903 AGSN-L | l | l | l | l | l |
9,525 ± 0,05 3,18 ± 0,13
| SEMT 0903 AGSN-G | l | l | l | l | l | |||
| SEET 13T3 AGFN-L | l | l | l | l | l | l | l | l |
Для серии WGC,
| SEET 13T3 AGSN-G | l | l | l | l | l | l | 13,4 ± 0,025 | 3,97 ± 0,025 | |
| WGC M/-F 4000 | SEET 13T3 AGSN-N | l | l | l | l | l | l |
1.
| SEMT 13T3 AGSN-L | l | l | l | l | l | |||
| SEMT 13T3 AGSN-G | l | l | l | l | l | 13,4 ± 0,08 | 3,97 ± 0,13 | |
| SEMT 13T3 AGSN-H | l | l | l | l | l | |||
| SECW 13T3 AGTN-N-NF | 13,4 ± 0,025 | 3,97 ± 0,025 | 2. |
13,4
XEEW 13T3 AGFR-W-NF
18 13,4 3,97 ± 0,025 3.
XEEW 13T3 AGER-W m l = Европейский склад m = Поставка под заказ
Параметры Стружколом Геометрия режущей
l кромки
Главный угол: 45° Тип L Тип G Тип H
Осевой перед. угол: + 20° ~ +22° Тип N: без стружколома N
( + 20°) Радиальный перед. угол: - 20° ~ - 24° H Тип H для тяжелого 0,03 мм ( - 10° ~ - 19°) резания
G
Тип G для общей обработки Тип N
L
Тип L для чистовой обработки Макс. глубина резания: 6 мм (4 мм) Прочность режущей кромки
0,02мммм
Биение при установке ( ) для типа WGC 3000 пластин класса SEMT 13T3
Рекомендуемые режимы резания
[v =м/мин, f =мм/зуб] [мин.– оптимальный – макс.] c t Тип пластины SEMT 13T3 AGSN-G
Сплав ACP100 ACP200 ACP300 ACK200 ACK300
Обраб. Низкоугле- Низкоугле- Нержавеющая сталь
материал Легир. Штамповая Легир. Штамповая Серый Высокопр. Серый Высокопр.
родистая родистая
Тип сталь сталь сталь сталь аустенитнаямартенситная чугун чугун чугун чугун
сталь сталь
| vc | 100 250 | 400 80 220 | 280 | 80 150 | 250 | 80 | 200 370 70 150 | 250 | 60 130 | 220 | 120 180 | 240 | 100 140 | 200 220 270 | 450 150 180 | 250 180 220 | 270 | 130 160 | 220 | ||||||||||
| – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
W G C (-M / -F)
| ft | 0,1 0,25 | 0,4 0,1 0,25 | 0,4 | 0,1 0,2 | 0,3 | 0,1 0,25 | 0,4 0,1 0,25 | 0,4 | 0,1 0,2 | 0,3 | 0,1 | 0,2 0,3 | 0,1 0,2 0,3 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | |||||
| 4040 ~ 4200 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | ||
| doc | 1,0 3,0 | 5,0 | 1,0 3,0 | 5,0 | 1,0 2,0 | 3,0 | 1,0 3,0 | 5,0 | 1,0 3,0 | 5,0 |
