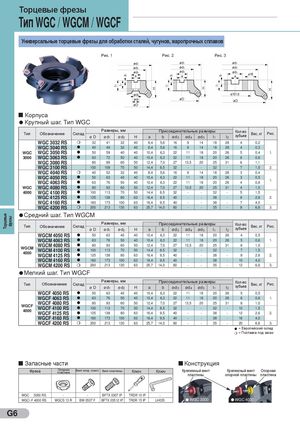

Тип WGC / WGCM / WGCF
Универсальные торцевые фрезы для обработки сталей, чугунов, жаропрочных сплавов
Рис. 1 Рис. 2 Рис. 3
Корпуса
Крупный шаг. Тип WGC
Размеры, мм ПрисоединительныеПрисоединительные размеры Кол во
Тип Обозначение Склад - Вес кг Рис
зубьев , .
- D
- d
- d H a b d d d l l
| 1 | 2 | 3 | 4 | 5 | 1 | 2 | ||||||||||||
| WGC 3032 RS | m | 32 | 41 | 32 | 40 | 8,4 | 5,6 | 16 | 9 | 14 | 18 | 28 | 4 | 0,2 | ||||
| WGC 3040 RS | l | 40 | 49 | 32 | 40 | 8,4 | 5,6 | 16 | 9 | 14 | 18 | 28 | 4 | 0,3 | ||||
| WGC | WGC 3050 RS | l | 50 | 59 | 40 | 40 | 10,4 | 6,3 | 22 | 11 | 18 | 20 | 26 | 5 | 0,4 | 1. | ||
| 3000 | WGC 3063 RS | l | 63 | 72 | 50 | 40 | 10,4 | 6,3 | 22 | 11 | 18 | 20 | 26 | 6 | 0,6 | |||
| WGC 3080 RS | 80 | 89 | 60 | 50 | 12,4 | 7,0 | 27 | 13,5 | 20 | 25 | 31 | 6 | 1,1 | |||||
| WGC 3100 RS | 100 | 109 | 70 | 50 | 14,4 | 8,5 | 32 | - | - | 32 | - | 7 | 1,5 | 2. | ||||
| WGC 4040 RS | m | 40 | 52 | 32 | 40 | 8,4 | 5,6 | 16 | 9 | 14 | 18 | 28 | 3 | 0,4 | ||||
| WGC 4050 RS | l | 50 | 63 | 40 | 40 | 10,4 | 6,3 | 22 | 11 | 18 | 20 | 26 | 3 | 0,5 | ||||
| WGC 4063 RS | l | 1. | ||||||||||||||||
| 63 | 76 | 50 | 40 | 10,4 | 6,3 | 22 | 11 | 18 | 20 | 26 | 4 | 0,6 | ||||||
| WGC | WGC 4080 RS | l | 80 | 93 | 60 | 50 | 12,4 | 7,0 | 27 | 13,5 | 20 | 25 | 31 | 4 | 1,0 | |||
| 4000 | WGC 4100 RS | l | 100 | 113 | 70 | 50 | 14,4 | 8,5 | 32 | - | - | 32 | - | 5 | 1,5 | |||
| WGC 4125 RS | l | 125 | 138 | 80 | 63 | 16,4 | 9,5 | 40 | - | - | 38 | - | 6 | 2,6 | 2. | |||
| WGC 4160 RS | l | 160 | 173 | 100 | 63 | 16,4 | 9,5 | 40 | - | - | 38 | - | 7 | 4,0 | ||||
| WGC 4200 RS | m | 200 | 213 | 130 | 63 | 25,7 | 14,0 | 60 | - | - | 35 | - | 8 | 6,6 | 3. |
Средний шаг. Тип WGCM
Размеры, мм ПрисоединительныеПрисоединительные размеры Кол во
Торцевые фрезы Тип Обозначение Склад - Вес кг Рис
зубьев , .
- D
- d
- d H a b d d d l l
| 1 | 2 | 3 | 4 | 5 | 1 | 2 | |||||||||
| WGCM 4050 RS | l | 50 | 63 | 40 | 40 | 10,4 | 6,3 | 22 | 11 | 18 | 20 | 26 | 4 | 0,5 | |
| WGCM 4063 RS | l | 63 | 76 | 50 | 40 | 10,4 | 6,3 | 22 | 11 | 18 | 20 | 26 | 5 | 1. 0,6 | |
| WGCM 4080 RS | l | 80 | 93 | 60 | 50 | 12,4 | 7,0 | 27 | 13,5 | 20 | 25 | 31 | 6 | 1,0 | |
| WGCM WGCM 4100 RS | l | ||||||||||||||
| 100 | 113 | 70 | 50 | 14,4 | 8,5 | 32 | - | - | 32 | - | 7 | 1,5 |
4000 l
| WGCM 4125 RS | 125 | 138 | 80 | 63 | 16,4 | 9,5 | 40 | - | - | 38 | - | 8 | 2,6 | 2. | |
| WGCM 4160 RS | l | 160 | 173 | 100 | 63 | 16,4 | 9,5 | 40 | - | - | 38 | - | 10 | 4,0 | |
| WGCM 4200 RS | m | 200 | 213 | 130 | 63 | 25,7 | 14,0 | 60 | - | - | 35 | - | 12 | 6,6 | 3. |
Мелкий шаг. Тип WGCF
Размеры, мм ПрисоединительныеПрисоединительные размеры Кол во
Тип Обозначение Склад - Вес кг Рис
зубьев , .
- D
- d
- d H a b d d d l l
| 1 | 2 | 3 | 4 | 5 | 1 | 2 | |||||||||
| WGCF 4050 RS | l | 50 | 63 | 40 | 40 | 10,4 | 6,3 | 22 | 11 | 18 | 20 | 26 | 5 | 0,5 | |
| WGCF 4063 RS | l | 63 | 76 | 50 | 40 | 10,4 | 6,3 | 22 | 11 | 18 | 20 | 26 | 6 | 1. 0,6 | |
| WGCF 4080 RS | l | 80 | 93 | 60 | 50 | 12,4 | 7,0 | 27 | 13,5 | 20 | 25 | 31 | 8 | 1,0 | |
| WGCF WGCF 4100 RS | l | ||||||||||||||
| 100 | 113 | 70 | 50 | 14,4 | 8,5 | 32 | - | - | 32 | - | 10 | 1,5 |
4000 l
| WGCF 4125 RS | 125 | 138 | 80 | 63 | 16,4 | 9,5 | 40 | - | - | 38 | - | 12 | 2,6 | 2. | |
| WGCF 4160 RS | l | 160 | 173 | 100 | 63 | 16,4 | 9,5 | 40 | - | - | 38 | - | 16 | 4,0 | |
| WGCF 4200 RS | m | 200 | 213 | 130 | 63 | 25,7 | 14,0 | 60 | - | - | 35 | - | 20 | 6,6 | 3. |
l = Европейский склад m = Поставка под заказ
Запасные части Конструкция
| Фреза | Опорная | Винт опор пласт | Винт пластины | Ключ | Ключ | Крепежный винт | Крепежный винт | Опорная | ||
| пластина | . | . | ||||||||
| пластины | опорной пластины | пластина |
| WGC 3000 RS | - | - | BFTX 0307 IP | TRDR 10 IP | - | ||||
| WGC/-F 4000 RS | WGCS 13 R | BW 0507 F | BFTX 03512 IP | TRDR 15 IP | LH035 | WGC 3000 | WGC 4000 |
