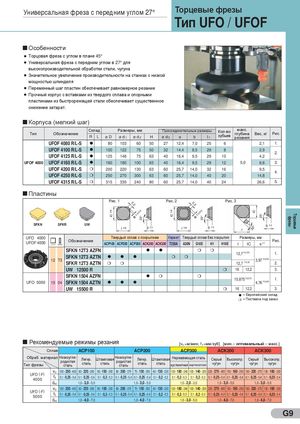

Универсальная фреза с передним углом 27° Тип
UFO / UFOF
Особенности
l Торцовая фреза с углом в плане 45° l Универсальная фреза с передним углом в 27° для высокопроизводительной обработки стали, чугуна l Значительное увеличение производительности на станках с низкой мощностью шпинделя l Переменный шаг пластин обеспечивает равномерное резание l Прочный корпус с вставками из твердого сплава и опорными пластинами из быстрорежещей стали обеспечивает существенное снижение затарат.
Корпуса (мелкий шаг)
Склад Размеры, мм Присоединительные размеры макс.
Кол-во Рис
Тип Обозначение глубина Вес, кг .
зубьев
R L ø D ø d ø d H ø d a b l резания
1 2 3 1
| UFOF 4080 R/L-S | l | 80 | 103 | 60 | 50 | 27 | 12,4 | 7,0 | 25 | 6 | 2,1 | 1. |
| UFOF 4100 R/L-S | l | 100 | 122 | 75 | 50 | 32 | 14,4 | 8,5 | 29 | 8 | 2,9 |
2.
| UFOF 4125 R/L-S | l | 125 | 146 | 75 | 63 | 40 | 16,4 | 9,5 | 29 | 10 | 4,2 | |||
| UFOF 4000 | UFOF 4160 R/L-S | l | 160 | 180 | 100 | 63 | 40 | 16,4 | 9,5 | 29 | 12 | 5,0 | 6,6 | 3. |
| UFOF 4200 R/L-S | m | 200 | 220 | 130 | 63 | 60 | 25,7 | 14,0 | 32 | 16 | 9,5 |
4.
| UFOF 4250 R/L-S | m | 250 | 270 | 300 | 63 | 60 | 25,7 | 14,0 | 40 | 20 | 14,8 | |
| UFOF 4315 R/L-S | m | 315 | 335 | 240 | 80 | 60 | 25,7 | 14,0 | 40 | 24 | 26,6 | 5. |
Пластины
Рис. 1 Рис. 2 Рис. 3
SFKN SFKR UW
UFO 4000 Твердый сплав с покрытием Кермет Твердый сплав без покрытия Размеры, мм
Обозначение Рис.
| UFOF 4000 | ACP100 ACP200 ACP300 ACK200 ACK300 T250A | A30N | G10E | H1 | H10E | l | IC | s ± t | |||
| SFKN 12T3 AZFN | l | l | m | m |
12,7 ± 0,075 1.
SFKN 12T3 AZTN l l l m m
12 T3 3,97 ± 0,025
| SFKR 12T3 AZTN | m | m | 12,7 ± 0,05 | 2. | ||
| UW 12500 R | m | 16 | 12,2 | 3. |
SFKN 1504 AZFN l m m
15,875 ± 0,075 1.
UFO 5000 15 04 SFKN 1504 AZTN l l l 4,76 ± 0,025
UW 15500 R m 16 12,2 3.
l = Европейский склад m = Поставка под заказ
Рекомендуемые режимы резания
[v =м/мин, f =мм/зуб] [мин.– оптимальный макс.] c t
Сплав ACP100 ACP200 ACP300 ACK200 ACK300
Обраб. материал Низкоугле- Низкоугле- Нержавеющая сталь
Легир. Штамповая Легир. Штамповая Серый Высокопр. Серый Высокопр.
родистая родистая
Тип фрезы сталь сталь сталь сталь аустенитная чугун чугун чугун чугун
сталь сталь мартенситная
vc 100 250 400 80 220 280 80 150 250 80 200 370 70 150 250 60 130 220 120 180 240 100 140 200 220 270 450 150 180 250 180 220 270 130 160 220
UFO (-F)
| ft | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,2 | 0,3 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,2 | 0,3 | 0,1 | 0,2 0,3 | 0,1 0,2 0,3 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | |||
| 4000 | ||||||||||||||||||||||||||
| doc | 1,0 3,0 | 5,0 | 1,0 3,0 | 5,0 | 1,0 2,0 | 3,0 | 1,0 3,0 | 5,0 | 1,0 3,0 | 5,0 |
vc 100 250 400 80 220 280 80 150 250 80 200 370 70 150 250 60 130 220 120 180 240 100 140 200 220 270 450 150 180 250 180 220 270 130 160 220
UFO (-F)
| ft | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,2 | 0,3 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,2 | 0,3 | 0,1 | 0,2 0,3 | 0,1 0,2 0,3 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 | 0,1 0,25 | 0,4 |
| doc | 1,0 4,0 | 7,0 | 1,0 4,0 | 7,0 | 1,0 3,0 | 5,0 | 1,0 4,0 | 7,0 | 1,0 4,0 | 7,0 |
