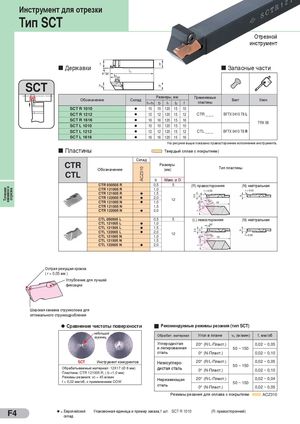

Общий каталог Sumitomo 2012 - страница 172

Точение канавок и отрезка ACZ310 Инструмент для отрезки Тип SCT Отрезной инструмент Державки Запасные части SCT Обозначение Размеры, ммСкладh = h1bl1l2fПрименяемыепластиныВинт Ключ SCT R 1010 l 10 10 120 15 10 SCT R 1212 l 12 12 120 15 12 CTR _ _ _ BFTX 0410 T8 L SCT R 1616 l 16 16 120 15 16 TRX 08 SCT L 1010 l 10 10 120 15 10 SCT L 1212 l 12 12 120 15 12 CTL _ _ _ BFTX 0410 T8 R SCT L 1616 l 16 16 120 15 16 На рисунке выше показано правостороннее исполнение инструмента. Пластины ( Твердый сплав с покрытием) Склад CTR РазмерыОбозначение(мм) Тип пластины CTL b Макс. ø D CTR 050505 R 0,5 5 (R) правосторонняя (N) нейтральная CTR 121005 R 1,0 CTR 121505 R l 1,5 CTR 122005 R l 2,0 12 CTR 121005 N l 1,0 CTR 121505 N 1,5 CTR 122005 N l 2,0 CTL 050505 L 0,5 5 (L) левосторонняя (N) нейтральная CTL 121005 L l 1,0 CTL 121505 L l 1,5 CTL 122005 L l 2,0 12 CTL 121005 N 1,0 CTL 121505 N 1,5 CTL 122005 N l 2,0 Острая режущая кромка ( r = 0,05 мм ) Углубление для лучшей фиксации Широкая канавка стружколома для оптимального стружкодробления Сравнение чистоты поверхности Рекомендуемые режимы резания (тип SCT) небольшойзаусенец Обрабат. материал Угол в плане vc (м/мин) f, мм/об Углеродистая 20° (R/L-Пласт.) 0,02 ~ 0,05 и легированная 50 ~ 150 сталь 0° (N-Пласт.) 0,02 ~ 0,10 SCT Инструмент конкурентов Низкоуглеро- 20° (R/L-Пласт.) 0,02 ~ 0,05 Обрабатываемый материал: 12Х17 (Ø 8 мм) дистая сталь 50 ~ 1500° (N-Пласт.)0,02 ~ 0,10 Пластина: CTR 121005 R, ( b =1,0 мм) Режимы резания: vc = 45 м/минf = 0,02 мм/об, с применением СОЖ Нержавеющая 20° (R/L-Пласт.) 0,02 ~ 0,04сталь50 ~ 1500° (N-Пласт.)0,02 ~ 0,05 Режимы резания для сплава с покрытием ACZ310 F4 l = Европейский Упаковочная единица и пример заказа;1 шт. SCT R 1010 (R: правосторонний)склад
