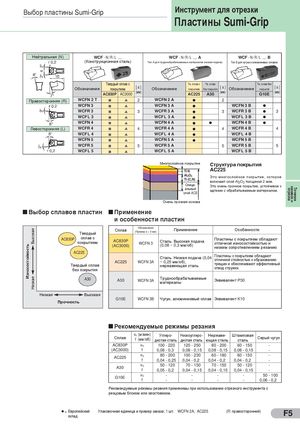

Общий каталог Sumitomo 2012 - страница 173

Выбор пластины Sumi-Grip Инструмент для отрезки Пластины Sumi-Grip Нейтральная (N) WCF - N / R / L __ WCF - N / R / L __ A WCF - N / R / L __ B (Конструкционная сталь) Тип A для труднообрабатываемых материалов (низкая подача) Тип B для чугуна и алюминиевых сплавов Твердый сплав с Тв. сплав с Тв. сплав Тв. сплав без Обозначение [a] Обозначение [ a ] Обозначение [a] покрытием покрытием без покрытия покрытия (мм) (мм) (мм) AC830P AC3000 AC225 A30 G10E Правосторонняя (R) WCFN 2 T n s 2 WCFN 2 A l 2 WCFN 3 n s WCFN 3 A l WCFN 3 B l WCFR 3 n s 3 WCFR 3 A l 3 WCFR 3 B l 3 WCF L 3 n s WCF L 3 A l WCF L 3 B l WCFN 4 n s WCFN 4 A l l WCFN 4 B l Левосторонняя (L) WCFR 4 n s 4 WCFR 4 A l 4 WCFR 4 B 4 WCF L 4 n s WCF L 4 A l WCF L 4 B WCFN 5 n s WCFN 5 A l WCFN 5 B WCFR 5 n s 5 WCFR 5 A 5 WCFR 5 B 5 WCF L 5 n s WCF L 5 A WCF L 5 B Многослойное покрытие Структура покрытия Ti N AC225 Al2O3 Это многослойное покрытие, которое Ti (C,N) включает слой Al2O3 толщиной 2 мкм. Специ- Это очень прочное покрытие, устойчивое к канавок и альный Точение отрезка адгезии с обрабатываемым материалом. слой ACE Очень прочная основа Выбор сплавов пластин Применение и особенности пластин Обозначение Сплав Применение Особенности Высокая (Пример a = 3 мм) Твердый AC830P сплав с Пластины с покрытием обладают покрытием AC830P Сталь. Высокая подача WCFN 3 отличной износостойкостью и (0,08 ~ 0,3 мм/об) Износостойкость (AC3000) низким сопротивлением резанию AC225 Сталь. Низкая подача (0,04 Пластины с покрытием обладают ~ 0,25 мм/об), отличной стойкостью к образованию AC225 WCFN 3A трещин и обеспечивают эффективный Твердый сплав нержавеющая сталь отвод стружки. без покрытия Труднообрабатываемые Низкая A30 A30 WCFN 3A Эквивалент P30 материалы Низкая Высокая G10E WCFN 3B Чугун, алюминиевый сплав Эквивалент K10 Прочность Рекомендуемые режимы резания vc (м/мин) Углеро- Низкоуглеро- Нержаве- Штамповая Сплав f (мм/об) дистая сталь дистая сталь ющая сталь Серый чугун сталь AC830P vc 100 - 220 120 - 250 80 - 200 60 - 150 - (AC3000) f 0,08 - 0,3 0,08 - 0,15 0,08 - 0,15 0,08 - 0,15 - vc 80 - 200 100 - 230 60 - 180 60 - 150 - AC225 f 0,04 - 0,25 0,04 - 0,2 0,04 - 0,2 0,04 - 0,2 - vc 50 - 120 70 - 150 70 - 150 50 - 120 - A30 f 0,05 - 0,2 0,04 - 0,15 0,04 - 0,15 0,04 - 0,15 - vc - - - - 50 - 100 G10E f - - - - 0,06 - 0,2 Рекомендуемые режимы резания применимы при использовании отрезного инструмента с резцовым блоком или хвостовиком. l = Европейский Упаковочная единица и пример заказа; 1 шт. WCFN 2A, AC225 (R: правосторонний) склад F5
