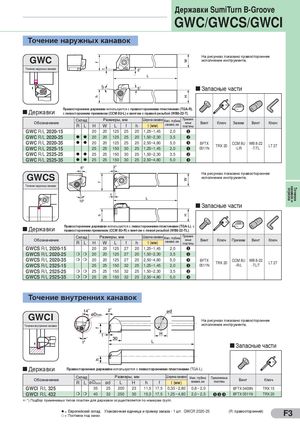

Общий каталог Sumitomo 2012 - страница 171

Державки SumiTurn B-Groove GWC/GWCS/GWCI Точение наружных канавок На рисунках показано правостороннее GWC исполнение инструмента. Точение наружных канавок Запасные части Правосторонние державки используются с правосторонними пластинами (TGA-R), Державки с левосторонним прижимом (CCM 8U-L) и винтом с правой резьбой (WB8-22-T). Склад Размеры, мм Ширина канавки Макс. глубина Применя- Обозначение канавки, мм емые Винт Ключ Зажим Винт Ключ R L H W L f h t (мм) пластины GWC R/L 2020-15 20 20 125 25 20 1,25~1,45 2,0 u GWC R/L 2020-25 l l 20 20 125 25 20 1,50~2,30 3,5 v GWC R/L 2020-35 l l 20 20 125 25 20 2,50~4,80 5,0 w BFTX TRX 20 CCM 8U WB 8-22 LT 27 GWC R/L 2525-15 25 25 150 30 25 1,25~1,45 2,0 u 0511N -L/R -T/TL GWC R/L 2525-25 l l 25 25 150 30 25 1,50~2,30 3,5 v GWC R/L 2525-35 l l 25 25 150 30 25 2,50~4,80 5,0 w На рисунках показано правостороннее GWCS исполнение инструмента. Точение наружных канавок канавок и Точение отрезка Запасные части Правосторонние державки используются с левосторонними пластинами (TGA-L), с Державки правосторонним прижимом (CCM 8U-R) и винтом с левой резьбой (WB8-22-TL). Склад Размеры, мм Ширина канавки Макс. глубина Применя- Обозначение канавки, мм емые Винт Ключ Прижим Винт Ключ R L H W L f h t (мм) пластины GWCS R/L 2020-15 20 20 125 27 20 1,25~1,45 2,0 u GWCS R/L 2020-25 m m 20 20 125 27 20 1,50~2,30 3,5 v GWCS R/L 2020-35 m m 20 20 125 27 20 2,50~4,80 5,0 w BFTX TRX 20 CCM 8U WB 8-22 LT 27 GWCS R/L 2525-15 25 25 150 32 25 1,25~1,45 2,0 u 0511N -R/L -TL/T GWCS R/L 2525-25 m m 25 25 150 32 25 1,50~2,30 3,5 v GWCS R/L 2525-35 m m 25 25 150 32 25 2,50~4,80 5,0 w Точение внутренних канавок GWCI На рисунках показано правостороннее Точение внутренних канавок исполнение инструмента. Запасные части Державки Правосторонние державки используются с левосторонними пластинами (TGA-L). Склад Размеры, мм Ширина канавки Макс. глубина Применяемые Обозначение канавки, мм пластины Винт Ключ R L øDmin ød L H h f t (мм) GWCI R/L 325 35 25 200 23 11,5 17,5 0,33 ~ 2,80 0,8 ~ 2,0 BFTX 0409N TRX 15 GWCI R/L 432 m m 40 32 250 30 15,0 17,5 1,25 ~ 4,80 2,0 ~ 2,5 uvw BFTX 0511N TRX 20 *) *) Подбор применимых типов пластин для державок осуществляется по номерам групп. l = Европейский склад Упаковочная единица и пример заказа - 1 шт. GWCR 2020-25 (R: правосторонний) l = Поставка под заказ F3
