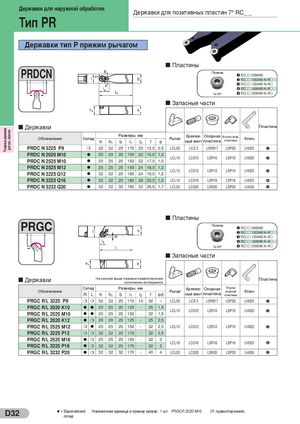

Общий каталог Sumitomo 2012 - страница 138

Державки для наружной обработки Державки для позитивных пластин 7° RC_ _ Тип PR Державки тип P прижим - рычагом Пластины PRDCN Пример u RCll 0906M0 v RCll 1003M0 N–Rl w RCll 1204M0 N–Rl x RCll 1606M0 N–Rl N-RP y RCll 2006M0 N–Rl Запасные части Державки Пластина Токарные державки для поз. пластин Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Склад Рычаг Ключ h h1 b l1 l2 f e ный винт пластина пластины PRDC N 3225 P9 m 32 32 25 170 25 12,5 0,5 LCL3S LCS 3 LSR817 LSP3D LH025 u PRDC N 2020 M10 l 20 20 20 150 22 15,0 1,0 LCL10 LCS10 LSR10 LSP10 LH020 v PRDC N 2525 M10 l 25 25 25 150 22 17,5 1,0 PRDC N 2525 M12 l 25 25 25 150 24 18,5 1,2 LCL12 LCS12 LSR12 LSP10 LH025 w PRDC N 3225 Q12 l 32 32 25 180 24 18,5 1,2 PRDC N 3225 Q16 l 32 32 25 180 28 20,5 1,5 LCL16 LCS16 LSR16 LSP16 LH025 x PRDC N 3232 Q20 l 32 32 32 180 32 26,0 1,7 LCL20 LCS20 LSR20 LSP20 LH030 y Пластины PRGC Пример u RCll 0906M0 v RCll 1003M0 N–Rl w RCll 1204M0 N–Rl x RCll 1606M0 N–Rl N-RP y RCll 2006M0 N–Rl Запасные части Державки На рисунке выше показано правостороннее исполнение инструмента Пластина Склад Размеры, мм Крепеж- Опорная Втулка Обозначение Рычаг опорной Ключ R L h h1 b l1 l2 f ød ный винт пластина пластины PRGC R/L 3225 P9 m m 32 32 25 170 10 32 – LCL3S LCS 3 LSR817 LSP3D LH025 u PRGC R/L 2020 K10 l l 20 20 20 125 - 25 1,5 LCL10 LCS10 LSR10 LSP10 LH020 v PRGC R/L 2525 M10 l l 25 25 25 150 - 32 1,5 PRGC R/L 2020 K12 l m 20 20 20 125 - 25 2,5 PRGC R/L 2525 M12 m l 25 25 25 150 - 32 2,5 LCL12 LCS12 LSR12 LSP10 LH025 w PRGC R/L 3225 P12 m m 32 32 25 170 - 32 2,5 PRGC R/L 2525 M16 l m 25 25 25 150 - 32 3 LCL16 LCS16 LSR16 LSP16 LH025 x PRGC R/L 3225 P16 l m 32 32 25 170 - 32 3 PRGC R/L 3232 P20 l m 32 32 32 170 - 40 4 LCL20 LCS20 LSR20 LSP20 LH030 y l = Европейский Упаковочная единица и пример заказа; 1 шт. PRGCR 2020 M10 (R: правосторонний) D32 склад
