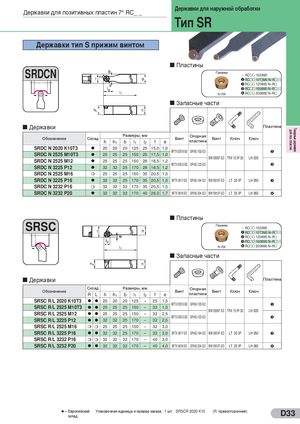

Общий каталог Sumitomo 2012 - страница 139

Державки для наружной обработки Державки для позитивных пластин 7° RC_ _ Тип SR Державки тип S -прижим винтом Пластины SRDCN Пример - RCll 1003M0 u RCll 10T3M0 N–Rl v RCll 1204M0 N–Rl w RCll 1606M0 N–Rl N-RX x RCll 2006M0 N–Rl Запасные части Державки Пластина Токарные державки для поз. пластин Размеры, мм Опорная Обозначение Склад Винт Винт Ключ Ключ h h1 b l1 l2 f e пластина SRDC N 2020 K10T3 l 20 20 20 125 25 15,0 1,0 BFTX 03510-SD SRNS 103-SD u SRDC N 2525 M10T3 l 25 25 25 150 25 17,5 1,0 BW 0508F-SD TRX 15 IP-35 LH 035 SRDC N 2525 M12 l 25 25 25 150 28 18,5 1,2 BFTX 03512-SD SRNS 123-SD v SRDC N 3225 P12 l 32 32 25 170 28 18,5 1,2 SRDC N 2525 M16 m 25 25 25 150 35 20,5 1,5 SRDC N 3225 P16 l 32 32 25 170 35 20,5 1,5 BFTX 0517-SD SRNS 164-SD BW 0810F-SD LT 20 IP LH 050 w SRDC N 3232 P16 m 32 32 32 170 35 20,5 1,5 SRDC N 3232 P20 l 32 32 32 170 40 26,0 1,7 BFTX 0618-SD SRNS 204-SD BW 0912F-SD LT 25 IP LH 060 x Пластины SRSC Пример - RCll 1003M0 u RCll 10T3M0 N–Rl v RCll 1204M0 N–Rl w RCll 1606M0 N–Rl N-RX x RCll 2006M0 N–Rl Запасные части Державки Пластина Склад Размеры, мм Опорная Обозначение Винт Винт Ключ Ключ R L h h1 b l1 l2 f e пластина SRSC R/L 2020 K10T3 l l 20 20 20 125 – 25 1,5 BFTX 03510-SD SRNS 103-SD u SRSC R/L 2525 M10T3 l l 25 25 25 150 – 32 1,5 BW 0508F-SD TRX 15 IP-35 LH 035 SRSC R/L 2525 M12 l l 25 25 25 150 – 32 2,5 BFTX 03512-SD SRNS 123-SD v SRSC R/L 3225 P12 l l 32 32 25 170 – 32 2,5 SRSC R/L 2525 M16 m m 25 25 25 150 – 32 3,0 SRSC R/L 3225 P16 l l 32 32 25 170 – 32 3,0 BFTX 0517-SD SRNS 164-SD BW 0810F-SD LT 20 IP LH 050 w SRSC R/L 3232 P16 m m 32 32 32 170 – 40 3,0 SRSC R/L 3232 P20 l l 32 32 32 170 – 40 4,0 BFTX 0618-SD SRNS 204-SD BW 0912F-SD LT 25 IP LH 060 x l = Европейский Упаковочная единица и пример заказа; 1 шт. SRSCR 2020 K10 (R: правосторонний) склад D33
