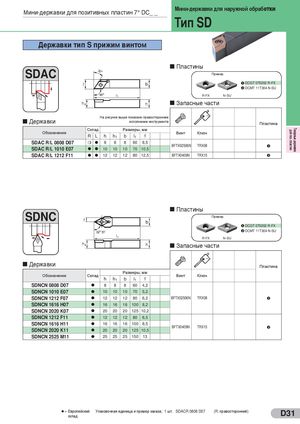

Общий каталог Sumitomo 2012 - страница 137

для поз. пластин Токарные державки Мини-державки для позитивных пластин 7° DC_ _ Мини-державки для наружной обработки Тип SD Державки тип S-прижим винтом Пластины SDAC Пример u DCGT 070202 R-FX v DCMT 11T304 N-SU R-FX N-SU Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Обозначение Винт Ключ R L h h1 b l1 f SDAC R/L 0808 D07 m l 8 8 8 60 8,5 BFTX02506N TRX08 u SDAC R/L 1010 E07 l l 10 10 10 70 10,5 SDAC R/L 1212 F11 l l 12 12 12 80 12,5 BFTX0409N TRX15 v Пластины SDNC Пример u DCGT 070202 R-FX v DCMT 11T304 N-SU R-FX N-SU Запасные части Державки Пластина Размеры, мм Обозначение Склад Винт Ключ h h1 b l1 f SDNCN 0808 D07 l 8 8 8 60 4,2 SDNCN 1010 E07 l 10 10 10 70 5,2 SDNCN 1212 F07 l 12 12 12 80 6,2 BFTX02506N TRX08 u SDNCN 1616 H07 l 16 16 16 100 8,2 SDNCN 2020 K07 l 20 20 20 125 10,2 SDNCN 1212 F11 l 12 12 12 80 6,5 SDNCN 1616 H11 l 16 16 16 100 8,5 BFTX0409N TRX15 v SDNCN 2020 K11 l 20 20 20 125 10,5 SDNCN 2525 M11 l 25 25 25 150 13 l = Европейский Упаковочная единица и пример заказа; 1 шт. SDACR 0808 D07 (R: правосторонний)склад D31
