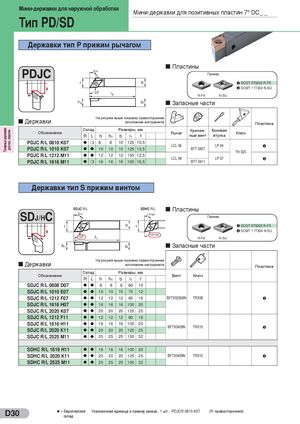

Общий каталог Sumitomo 2012 - страница 136

Токарные державки для поз. пластин Мини-державки для наружной обработки Мини-державки для позитивных пластин 7° DC_ _ Тип PD/SD Державки тип P п- рижим рычагом Пластины PDJC Пример u DCGT 070202 R-FX v DCMT 11T304 N-SU R-FX N-SU Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, ммОбозначениеRLhh1bl1f Рычаг Крепеж- Боковаяный винтвтулкаКлюч PDJC R/L 0810 K07 l m 8 8 10 125 10,5 LCL 06 LP 04 u PDJC R/L 1010 K07 l l 10 10 10 125 10,5 BTT 0407 TH 020 PDJC R/L 1212 M11 l l 12 12 12 150 12,5 LCL 09 LP 07 v PDJC R/L 1616 M11 l m 16 16 16 150 16,5 BTT 0411 Державки тип S -прижим винтом SDJC R/L SDHC R/L Пластины SDJ/HC Пример u DCGT 070202 R-FX v DCMT 11T304 N-SU R-FX N-SU Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Обозначение Винт Ключ R L h h1 b l1 f SDJC R/L 0808 D07 l l 8 8 8 60 10 SDJC R/L 1010 E07 l l 10 10 10 70 12 SDJC R/L 1212 F07 l l 12 12 12 80 16 BFTX02506N TRX08 u SDJC R/L 1616 H07 l l 16 16 16 100 20 SDJC R/L 2020 K07 l l 20 20 20 125 25 SDJC R/L 1212 F11 l l 12 12 12 80 16 SDJC R/L 1616 H11 l l 16 16 16 100 20 BFTX0409N TRX15 v SDJC R/L 2020 K11 l l 20 20 20 125 25 SDJC R/L 2525 M11 l l 25 25 25 150 32 SDHC R/L 1616 H11 l l 16 16 16 100 20 SDHC R/L 2020 K11 l l 20 20 20 125 25 BFTX0409N TRX15 v SDHC R/L 2525 M11 l l 25 25 25 150 32 D30 l = Европейский Упаковочная единица и пример заказа; 1 шт. PDJCR 0810 K07 (R: правосторонний)склад
