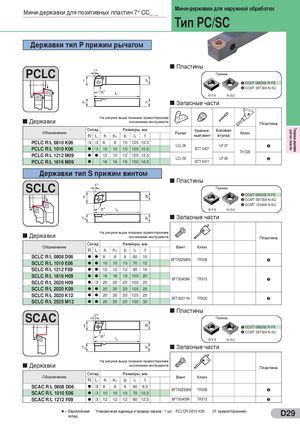

Общий каталог Sumitomo 2012 - страница 135

для поз. пластин Токарные державки Мини-державки для позитивных пластин 7° CC_ _ Мини-державки для наружной обработки Тип PC/SC Державки тип P п- рижим рычагом Пластины PCLC Пример u CCGT 060202 R-FX v CCMT 09T304 N-SU R-FX N-SU Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, ммОбозначениеRLhh1bl1f Рычаг Крепеж- Боковаяный винтвтулка Ключ PCLC R/L 0810 K06 m m 8 8 10 125 10,5 LCL 06 LP 07 u PCLC R/L 1010 K06 l m 10 10 10 125 10,5 BTT 0407 TH 020 PCLC R/L 1212 M09 l l 12 12 12 150 12,5 LCL 09 LP 06 v PCLC R/L 1616 M09 l 16 16 16 150 16,5 BTT 0411 Державки тип S- прижим винтом Пластины SCLC Пример u CCGT 060202 R-FX v CCMT 09T304 N-SU w CCMT 120408 N-SU R-FX N-SU Запасные части Державки На рисунке выше показано правостороннееисполнение инструмента Пластина Склад Размеры, мм Обозначение Винт Ключ R L h h1 b l1 f SCLC R/L 0808 D06 l l 8 8 8 60 10 BFTX02506N TRX08 u SCLC R/L 1010 E06 l l 10 10 10 70 12 SCLC R/L 1212 F09 l l 12 12 12 80 16 SCLC R/L 1616 H09 l l 16 16 16 100 20 BFTX0409N TRX15SCLC R/L 2020 H09lm20202010025 v SCLC R/L 2020 K09 l l 20 20 20 125 25 SCLC R/L 2020 K12 l l 20 20 20 125 25 BFTX0511N TRX20SCLC R/L 2525 M12ll20252515032 w Пластины SCAC Пример u CCGT 060202 R-FX v CCMT 09T304 N-SU R-FX N-SU Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Обозначение Винт Ключ R L h h1 b l1 f SCAC R/L 0808 D06 l m 8 8 8 60 8,5 BFTX02506N TRX08 u SCAC R/L 1010 E06 l m 10 10 10 70 10,5 SCAC R/L 1212 F09 l m 12 12 12 80 12,5 BFTX0409N TRX15 v l = Европейский Упаковочная единица и пример заказа; 1 шт. PCLCR 0810 K06 (R: правосторонний)склад D29
