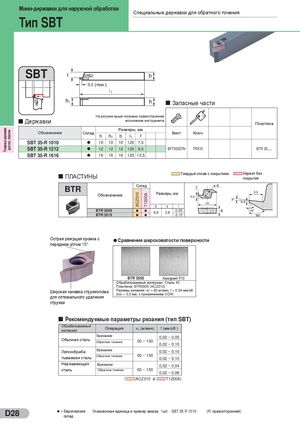

Токарные державки для поз. пластин ACZ310 T1200A Мини-державки для наружной обработки Специальные державки для обратного точения Тип SBT SBT Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Размеры, мм Обозначение Склад Винт Ключ h h1 b l1 f SBT 35-R 1010 l 10 10 10 120 7,5 SBT 35-R 1212 l 12 12 12 120 9,5 BFTX0307N TRX10 BTR 35_ _ SBT 35-R 1616 l 16 16 16 120 13,5 ПЛАСТИНЫ Твердый сплав с покрытием Кермет безпокрытия BTR Склад Обозначение Размеры, мм d s r BTR 3505 l l 6,8 3,8 0,05 BTR 3515 l l 0,15 Острая режущая кромка с Сравнение шероховатости поверхности передним углом 15° BTR 3505 Конкурент P10 Обрабатываемый материал: Сталь 45 Пластина: BTR3505 (ACZ310) Широкая канавка стружколома Режимы резания: vc = 80 м/мин, f = 0,04 мм/об для оптимального удаления doc = 3,0 мм, с применением СОЖ стружки Рекомендуемые параметры резания (тип SBT) ОбрабатываемыйматериалОперация vc (м/мин) f (мм/об ) ВрезаниеОбычная стальОбратное точение 0,02 ~ 0,0550 ~ 150 0,02 ~ 0,10 Легкообраба- Врезание 0,02 ~ 0,10 тываемая сталь Обратное точение 50 ~ 150 0,02 ~ 0,15 Нержавеющая Врезание 0,02 ~ 0,04 сталь Обратное точение 50 ~ 150 0,02 ~ 0,06 ( ACZ310 & T1200A) D28 l = Европейский Упаковочная единица и пример заказа; 1шт. SBT 35 R 1010 (R: правосторонний)склад
