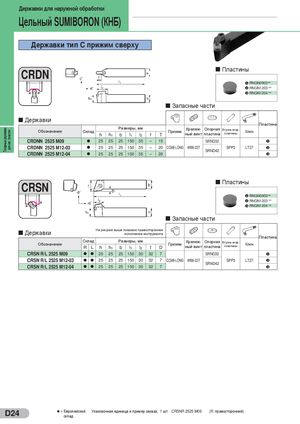

Общий каталог Sumitomo 2012 - страница 130

Державки для наружной обработки Цельный SUMIBORON (КНБ) Державки тип C- прижим сверху Пластины CRDN u RNGN0903 [[ v RNGN1203 [[ w RNGN1204 [[ Запасные части Державки Пластина Размеры, мм Крепеж- Опорная Втулка опор. Токарные державки Обозначение Склад Прижим Ключ для нег. пластин h h1 b l1 l2 f T ный винт пластина пластины CRDNN 2525 M09 l 25 25 25 150 35 – 15 SRND32 u CRDNN 2525 M12-03 l 25 25 25 150 35 – 20 CCM8-LONG WB8-22T SPP3 LT27 v SRND42 CRDNN 2525 M12-04 l 25 25 25 150 35 – 20 w Пластины CRSN u RNGN0903 [[ v RNGN1203 [[ w RNGN1204 [[ Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Прижим Ключ R L h h1 b l1 l2 f D ный винт пластина пластины CRSN R/L 2525 M09 l l 25 25 25 150 30 32 7 SRND32 u CRSN R/L 2525 M12-03 l l 25 25 25 150 30 32 7 CCM8-LONG WB8-22T SPP3 LT27 v SRND42 CRSN R/L 2525 M12-04 l l 25 25 25 150 30 32 7 w l = Европейский Упаковочная единица и пример заказа; 1 шт. CRSNR 2525 M09 (R: правосторонний) D24 склад
