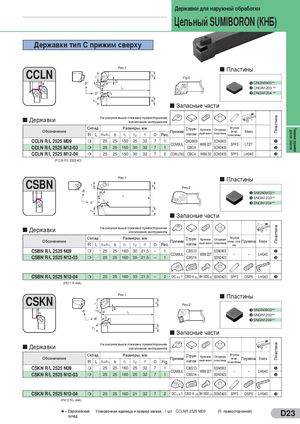

Державки для наружной обработки Цельный SUMIBORON (КНБ) Державки тип C- прижим сверху Рис.1 Пластины CCLN Fig.2 u CNGN0903 [[ v CNGN1203 [[ w CNGN1204 [[ Запасные части Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Склад Размеры, мм Струж- Крепеж- Опорная Втулка Токарные державки Обозначение Прижим опор. Ключ для нег. пластин R L h=h1 b l1 l2 f D Рис. колом ный винт пластина пластины CCLN R/L 2525 M09 m 25 25 150 25 32 7 1 CBC0903 SCN0903 u CCM8UL WB8-22T SPP3 LT27 CCLN R/L 2525 M12-03 m 25 25 150 30 32 7 1 CBC4 SCND433 v CCLN R/L 2525 M12-04 m 25 25 150 30 32 7 2 CCM8-LONG CBC4 WB8-30 SCND433 SPP3 LH040 w (FCLN R/L 2525-43) Рис.1 Пластины CSBN Рис.2 u SNGN0903 [[ v SNGN1203 [[ w SNGN1204 [[ Запасные части Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Склад Размеры, мм Струж- Крепеж- Опорная Втулка Обозначение Прижим опор. пла- Пружина Ключ R L h=h1 b l1 l2 f D Рис. колом ный винт пластина ны CSBN R/L 2525 N09 m 25 25 160 30 21,5 – 1 CBS13 SSN0903 u CCM8UL WB8-22T – – LH040 CSBN R/L 2525 N12-03 m 25 25 160 35 21,5 – 1 CBS14 SSND423 v CSBN R/L 2525 N12-04 m 25 25 160 33 21,5 – 2 DC-R/L 1 CBD 4 R/L BH 0830 R/L SSND423 SPP3 DSP5 LH040 w (FN11 R-44A) Рис.1 Пластины CSKN Рис.2 u SNGN0903 [[ v SNGN1203 [[ w SNGN1204 [[ Запасные части Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Склад Размеры, мм Струж- Крепеж- Опорная Втулка Обозначение Прижим опор. Пружина Ключ R L h=h1 b l1 l2 f D Fig. колом ный винт пластина пластины CSKN R/L 2525 N09 m 25 25 160 25 32 7 1 CBS13 SSN0903 u CCM8UL WB8-22T – – LH040 CSKN R/L 2525 N12-03 m 25 25 160 25 32 7 1 CBS14 SSND423 v CSKN R/L 2525 N12-04 m 25 25 160 21 32 7 2 DC-L/R 1 CBD 4 L/R BH 0830 L/R SSND423 SPP3 DSP5 LH040 w (FN15 R/L-44A) l = Европейский Упаковочная единица и пример заказа; 1 шт. CCLNR 2525 M09 (R: правосторонний) склад D23
