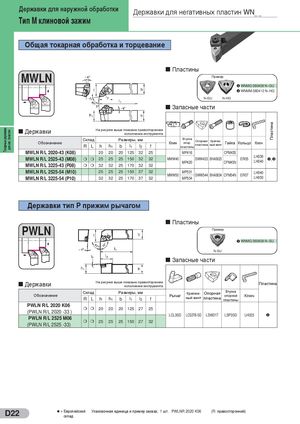

Державки для наружной обработки Державки для негативных пластин WN_ _ Тип M клиновой зажим Общая токарная обработка - и торцевание Пластины MWLN Пример u WNMG 080408 N–GU v WNMM 080412 N–HG N-GU N-HG Запасные части Пластина Токарные державки На рисунке выше показано правостороннее Державки для нег. пластин исполнение инструмента Склад Размеры, мм Втулка Опорная Крепеж- Обозначение Клин опор. пластина ный винт Гайка Кольцо Ключ R L h h1 b l1 l2 f пластины MWLN R/L 2020-43 (K08) 20 20 20 125 32 25 MP416 CPM43S LH030 MWLN R/L 2525-43 (M08) m m 25 25 25 150 32 32 MWW40 SWW433 BHA0625 ER05 u,v MP420 CPM43N LH040 MWLN R/L 3225-43 (P08) m m 32 32 25 170 32 32 MWLN R/L 2525-54 (M10) 25 25 25 150 37 32 MP531 LH040 MWW50 SWW544 BHA0834 CPM54N ER07 MWLN R/L 3225-54 (P10) 32 32 25 170 37 32 MP534 LH050 Державки тип P прижим - рычагом Пластины PWLN Пример u WNMG 060408 N–SU N-SU Запасные части На рисунке выше показано правостороннее Державки исполнение инструмента Пластина Склад Размеры, мм Втулка Крепеж- Опорная Обозначение Рычаг опорной Ключ R L h h1 b l1 l2 f ный винт пластина пластины PWLN R/L 2020 K06 m m 20 20 20 125 27 25 (PWLN R/L 2020 -33 ) LCL3SD LCS3TB-SD LSW317 LSP3SD LH025 u PWLN R/L 2525 M06 m m 25 25 25 150 27 32 (PWLN R/L 2525 -33) l = Европейский Упаковочная единица и пример заказа; 1 шт. PWLNR 2020 K06 (R: правосторонний) D22 склад
