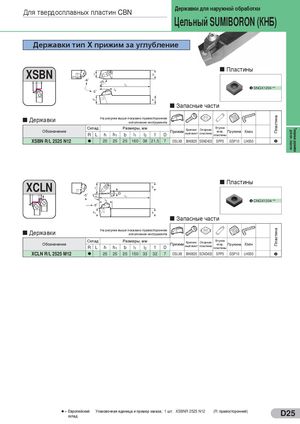

Общий каталог Sumitomo 2012 - страница 131

Державки для наружной обработки Для твердосплавных пластин CBN Цельный SUMIBORON (КНБ) Державки тип X прижим - за углубление Пластины XSBN u SNGX1204 [[ Запасные части Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Склад Размеры, мм Втулка Токарные державки Крепеж- Опорная Обозначение Прижим ный винт пластина опор. Пружина Ключ для нег. пластин R L h h1 b l1 l2 f D пластины XSBN R/L 2525 N12 l 25 25 25 160 38 21,5 7 DSLX8 BH0825 SSND433 SPP3 GSP10 LH050 u Пластины XCLN u CNGX1204 [[ Запасные части Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Склад Размеры, мм Крепеж- Опорная Втулка Обозначение Прижим ный винт пластина опор. Пружина Ключ R L h h1 b l1 l2 f D пластины XCLN R/L 2525 M12 l 25 25 25 150 33 32 7 DSLX8 BH0825 SCND433 SPP3 GSP10 LH050 u l = Европейский Упаковочная единица и пример заказа; 1 шт. XSBNR 2525 N12 (R: правосторонний) склад D25
