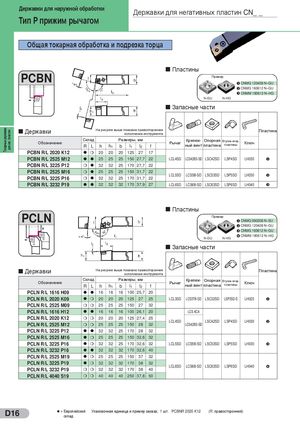

Общий каталог Sumitomo 2012 - страница 122

Державки для наружной обработки Державки для негативных пластин CN_ _ Тип P прижим рычагом Общая токарная обработка - и подрезка торца Пластины PCBN Пример u CNMG 120408 N–GU v CNMG 160612 N–GU w CNMM 190612 N–HG N-GU N-HG Запасные части Токарные державки На рисунке выше показано правостороннее Державки Пластина для нег. пластин исполнение инструмента Склад Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Рычаг Ключ R L h h1 b l1 l2 f ный винт пластина пластины PCBN R/L 2020 K12 l m 20 20 20 125 27 17 PCBN R/L 2525 M12 l l 25 25 25 150 27,7 22 LCL4SD LCS42BS-SD LSC42SD LSP4SD LH030 u PCBN R/L 3225 P12 m l 32 32 25 170 27,7 22 PCBN R/L 2525 M16 m l 25 25 25 150 31,7 22 LCL5SD LCS5B-SD LSC53SD LSP5SD LH030 v PCBN R/L 3225 P16 m l 32 32 25 170 31,7 22 PCBN R/L 3232 P19 l l 32 32 32 170 37,9 27 LCL6SD LCS6B-SD LSC63SD LSP6SD LH040 w Пластины PCLN Пример u CNMG 090308 N–SU v CNMG 120408 N–GU w CNMG 160612 N–GU N-GU N-HG x CNMM 190612 N–HG Запасные части Державки На рисунке выше показано правостороннее исполнение инструмента Пластина Склад Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Рычаг Ключ R L h h1 b l1 l2 f ный винт пластина пластины PCLN R/L 1616 H09 l l 16 16 16 100 25,7 20 PCLN R/L 2020 K09 l m 20 20 20 125 27 25 LCL3SD LCS3TB-SD LSC32SD LSP3SD-S LH025 u PCLN R/L 2525 M09 m m 25 25 25 150 27 32 PCLN R/L 1616 H12 l l 16 16 16 100 26,1 20 LCS 4CA PCLN R/L 2020 K12 m m 20 20 20 125 27,4 25 LCL4SD LSC42SD LSP4SD LH030 v PCLN R/L 2525 M12 m m 25 25 25 150 28 32 LCS42BS-SD PCLN R/L 3225 P12 l l 32 32 25 170 28 32 PCLN R/L 2525 M16 l m 25 25 25 150 32,6 32 PCLN R/L 3225 P16 l m 32 32 25 170 32,6 32 LCL5SD LCS5B-SD LSC53SD LSP5SD LH030 w PCLN R/L 3232 P16 l l 32 32 32 170 32,6 40 PCLN R/L 2525 M19 l m 25 25 25 150 37 32 PCLN R/L 3225 P19 l m 32 32 32 170 38 32 LCL6SD LCS6B-SD LSC63SD LSP6SD LH040 x PCLN R/L 3232 P19 m m 32 32 32 170 38 40 PCLN R/L 4040 S19 m m 40 40 40 250 37,8 50 l = Европейский Упаковочная единица и пример заказа; 1 шт. PCBNR 2020 K12 (R: правосторонний) D16 склад
