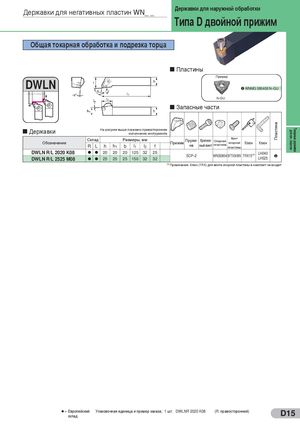

Общий каталог Sumitomo 2012 - страница 121

Державки для наружной обработки Державки для негативных пластин WN_ _ Типа D двойной прижим Общая токарная обработка - и подрезка торца Пластины Пример DWLN u WNMG 080408 N–GU N-GU Запасные части Пластина На рисунке выше показано правостороннее Токарные державки Державки для нег. пластин исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DWLN R/L 2020 K08 l l 20 20 20 125 32 25 LH040 SCP–2 WNS0804 BFTX0409N TRX15(*) u DWLN R/L 2525 M08 l l 25 25 25 150 32 32 LH025 ( ) * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит l = Европейский Упаковочная единица и пример заказа; 1 шт. DWLNR 2020 K08 (R: правосторонний) склад D15
