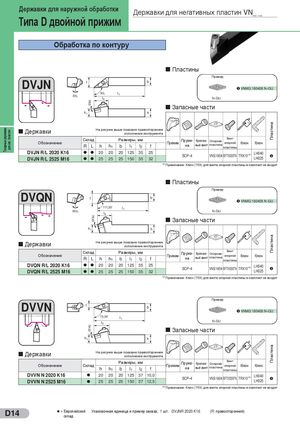

Общий каталог Sumitomo 2012 - страница 120

Державки для наружной обработки Державки для негативных пластин VN_ _ Типа D двойной прижим Обработка -по контуру Пластины Пример DVJN f 93¡ l1 b u VNMG 160408 N–GU Ð5¡ l2 N-GU Ð9û Запасные части h1 h Пластина На рисунке выше показано правостороннее Токарные державки Державки для нег. пластин исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DVJN R/L 2020 K16 l l 20 20 20 125 35 25 ( ) LH040 SCP–4 VNS1604 BFTX0307N TRX10 * u DVJN R/L 2525 M16 l l 25 25 25 150 35 32 LH025 * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит ( ) Пластины Пример DVQN f b u VNMG 160408 N–GU 117¡30' l1 Ð10¡ N-GU l2 Ð13û Запасные части h1 h Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DVQN R/L 2020 K16 l l 20 20 20 125 35 25 LH040 SCP–4 VNS1604 BFTX0307N TRX10 (*) u DVQN R/L 2525 M16 l l 25 25 25 150 35 32 LH025 * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит ( ) Пример DVVN f b u VNMG 160408 N–GU 72¡30' l1 N-GU l2 Ð14û Запасные части h1 h Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Винт Размеры, мм Пружи- Крепеж- Опорная Обозначение Склад Прижим опорной Ключ Ключ h h1 b l1 l2 f на ный винт пластина пластины DVVN N 2020 K16 l 20 20 20 125 37 10,0 LH040 SCP–4 VNS1604 BFTX0307N TRX10 (*) u DVVN N 2525 M16 l 25 25 25 150 37 12,5 LH025 * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит ( ) l = Европейский Упаковочная единица и пример заказа; 1 шт. DVJNR 2020 K16 (R: правосторонний) D14 склад
