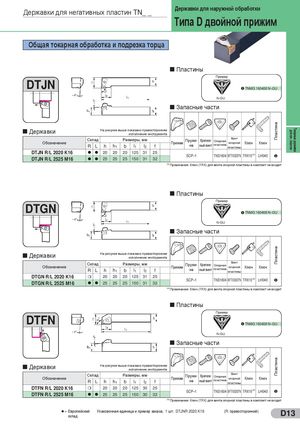

Общий каталог Sumitomo 2012 - страница 119

Державки для наружной обработки Державки для негативных пластин TN_ _ Типа D двойной прижим Общая токарная обработка - и подрезка торца Пластины Пример DTJN u TNMG 160408 N–GU N-GU Запасные части Пластина Токарные державки Державки На рисунке выше показано правостороннее для нег. пластин исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DTJN R/L 2020 K16 l l 20 20 20 125 31 25 SCP–1 TNS1604 BFTX0307N TRX10 (*) LH040 u DTJN R/L 2525 M16 l l 25 25 25 150 31 32 ( ) * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит Пластины Пример DTGN u TNMG 160408 N–GU N-GU Запасные части Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DTGN R/L 2020 K16 m 20 20 20 125 31 25 ( ) SCP–1 TNS1604 BFTX0307N TRX10 * LH040 u DTGN R/L 2525 M16 l l 25 25 25 150 31 32 ( ) * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит Пластины Пример DTFN u TNMG 160408 N–GU N-GU Запасные части Пластина Державки На рисунке выше показано правостороннее исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DTFN R/L 2020 K16 m 20 20 20 125 30 25 SCP–1 TNS1604 BFTX0307N TRX10 (*) LH040 u DTFN R/L 2525 M16 l l 25 25 25 150 30 32 ( ) * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит l = Европейский Упаковочная единица и пример заказа; 1 шт. DTJNR 2020 K16 (R: правосторонний) склад D13
