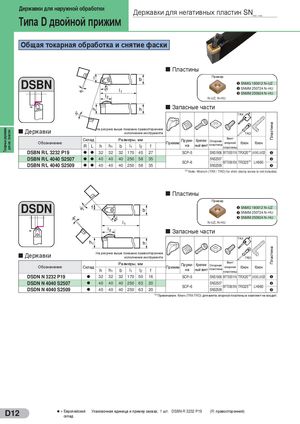

Державки для наружной обработки Державки для негативных пластин SN_ _ Типа D двойной прижим Общая токарная обработка - и снятие фаски Пластины Пример f DSBN u SNMG 190612 N–UZ v SNMM 250724 N–HU w SNMM 250924 N–HU N-UZ, N-HU Запасные части Пластина На рисунке выше показано правостороннее Токарные державки Державки для нег. пластин исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DSBN R/L 3232 P19 l l 32 32 32 170 45 27 SCP–5 SNS1906 BFTX0511N TRX20(*) LH040,LH025 u DSBN R/L 4040 S2507 l l 40 40 40 250 58 35 SNS2507 ( ) v SCP–6 BFTX0615N TRD25 * LH060 DSBN R/L 4040 S2509 l l 40 40 40 250 58 35 SNS2509 w ( ) * Note: Wrench (TRX / TRD) for shim clamp screw is not included. Пластины Пример DSDN u SNMG 190612 N–UZ v SNMM 250724 N–HU w SNMM 250924 N–HU N-UZ, N-HU Запасные части Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Винт Размеры, мм Пружи- Крепеж- Опорная Обозначение Склад Прижим опорной Ключ Ключ h h1 b l1 l2 f на ный винт пластина пластины DSDN N 3232 P19 l 32 32 32 170 50 16 SCP–5 SNS1906 BFTX0511N TRX20(*) LH040,LH025 u DSDN N 4040 S2507 l 40 40 40 250 63 20 SNS2507 ( ) v SCP–6 BFTX0615N TRD25 * LH060 DSDN N 4040 S2509 l 40 40 40 250 63 20 SNS2509 w * Примечание: Ключ (TRX/TRD) для винта опорной пластины в комплект не входит. ( ) l = Европейский Упаковочная единица и пример заказа; 1 шт. DSBN-R 3232 P19 (R: правосторонний) D12 склад
