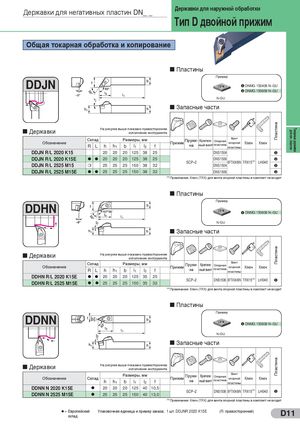

Державки для наружной обработки Державки для негативных пластин DN_ _ Тип D двойной прижим Общая токарная обработка - и копирование Пластины Пример DDJN u DNMG 150408 N–GU v DNMG 150608 N–GU N-GU Запасные части Пластина На рисунке выше показано правостороннее Токарные державки Державки для нег. пластин исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DDJN R/L 2020 K15 20 20 20 125 38 25 DNS1504 u DDJN R/L 2020 K15E l l 20 20 20 125 38 25 DNS1506 v SCP–2 BFTX0409N TRX15(*) LH040 DDJN R/L 2525 M15 m 25 25 25 150 38 32 DNS1504 u DDJN R/L 2525 M15E l l 25 25 25 150 38 32 DNS1506 v ( ) * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит Пластины Пример DDHN u DNMG 150608 N–GU N-GU Запасные части Пластина Державки На рисунке выше показано правостороннее исполнение инструмента Винт Склад Размеры, мм Пружи- Крепеж- Опорная Обозначение Прижим опорной Ключ Ключ R L h h1 b l1 l2 f на ный винт пластина пластины DDHN R/L 2020 K15E l l 20 20 20 125 35 25 SCP–2 DNS1506 BFTX0409N TRX15(*) LH040 u DDHN R/L 2525 M15E l l 25 25 25 150 35 32 ( ) * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит Пластины Пример DDNN u DNMG 150608 N–GU N-GU Запасные части Пластина На рисунке выше показано правостороннее Державки исполнение инструмента Винт Размеры, мм Пружи- Крепеж- Опорная Обозначение Склад Прижим опорной Ключ Ключ h h1 b l1 l2 f на ный винт пластина пластины DDNN N 2020 K15E l 20 20 20 125 40 10,5 SCP–2 DNS1506 BFTX0409N TRX15(*) LH040 u DDNN N 2525 M15E l 25 25 25 150 40 13,0 ( ) * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит l = Европейский Упаковочная единица и пример заказа; 1 шт. DDJNR 2020 K15E (R: правосторонний) склад D11
