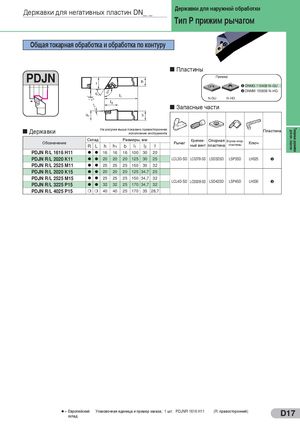

Общий каталог Sumitomo 2012 - страница 123

Державки для наружной обработки Державки для негативных пластин DN_ _ Тип P прижим рычагом Общая токарная обработка - и обработка по контуру Пластины PDJN Пример u DNMG 110408 N–GU v DNMM 150608 N–HG N-GU N-HG Запасные части На рисунке выше показано правостороннее Токарные державки Державки Пластина для нег. пластин исполнение инструмента Склад Размеры, мм Крепеж- Опорная Втулка опор. Обозначение Рычаг Ключ R L h h1 b l1 l2 f ный винт пластина пластины PDJN R/L 1616 H11 l l 16 16 16 100 30 20 PDJN R/L 2020 K11 l l 20 20 20 125 30 25 LCL3D-SD LCS3TB-SD LSD32SD LSP3SD LH025 u PDJN R/L 2525 M11 l l 25 25 25 150 30 32 PDJN R/L 2020 K15 l l 20 20 20 125 34,7 25 PDJN R/L 2525 M15 l l 25 25 25 150 34,7 32 LCL4D-SD LCS5DB-SD LSD42SD LSP4SD LH030 v PDJN R/L 3225 P15 l l 32 32 25 170 34,7 32 PDJN R/L 4025 P15 m m 40 40 25 170 35 28,7 l = Европейский Упаковочная единица и пример заказа; 1 шт. PDJNR 1616 H11 (R: правосторонний) склад D17
