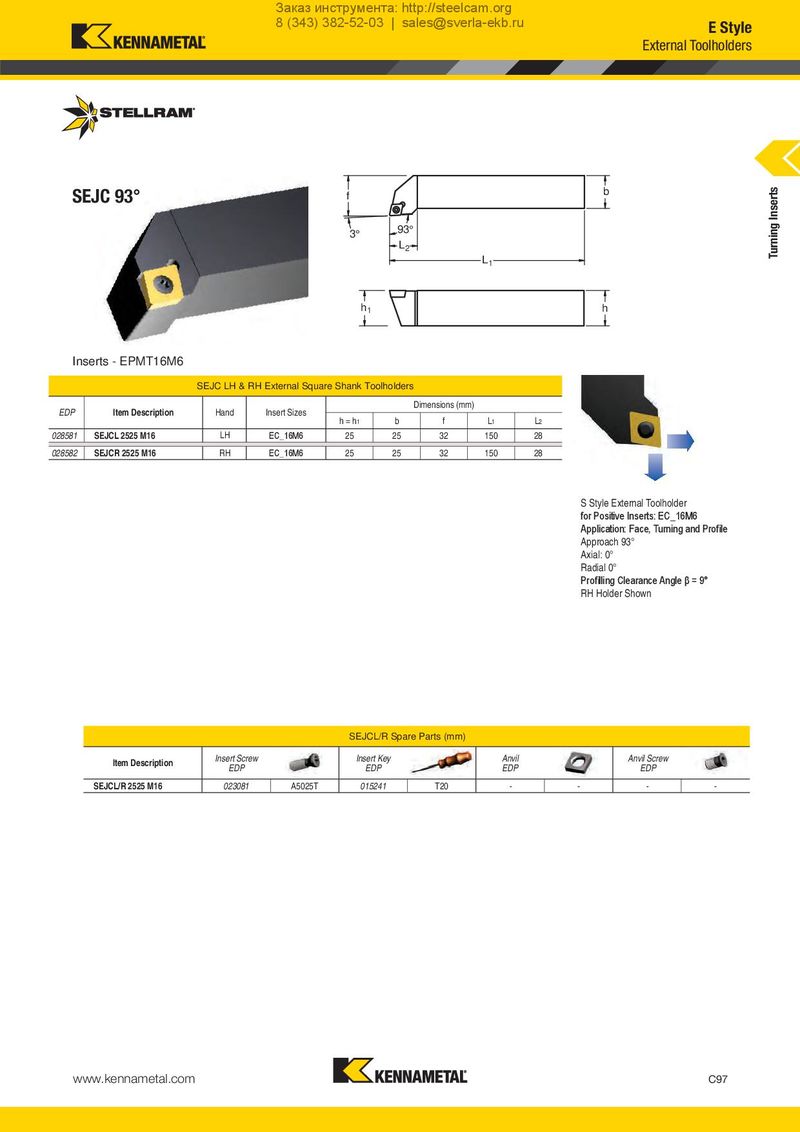

SEJC 93°
f
3°
93°
L
2
b
L
1
h h
1
Inserts - EPMT16M6
SEJC LH & RH External Square Shank Toolholders Dimensions (mm)
EDP Item Description Hand Insert Sizes
| h = h1 | b | f | L1 | L2 | ||||
| 028581 | SEJCL 2525 M16 | LH | EC_16M6 | 25 | 25 | 32 | 150 | 28 |
| 028582 | SEJCR 2525 M16 | RH | EC_16M6 | 25 | 25 | 32 | 150 | 28 |
S Style External Toolholder
for Positive Inserts: EC_16M6
Application: Face, Turning and Profile
Approach 93°
Axial: 0°
Radial 0°
Profilling Clearance Angle β = 9°
RH Holder Shown
| SEJCL/R Sp | are Parts (mm) | |||||||
| Item Description | Insert Screw EDP | Insert Key EDP | Anvil EDP | Anvil Screw EDP | ||||
| SEJCL/R 2525 M16 | 023081 | A5025T | 015241 | T20 | - | - | - | - |
