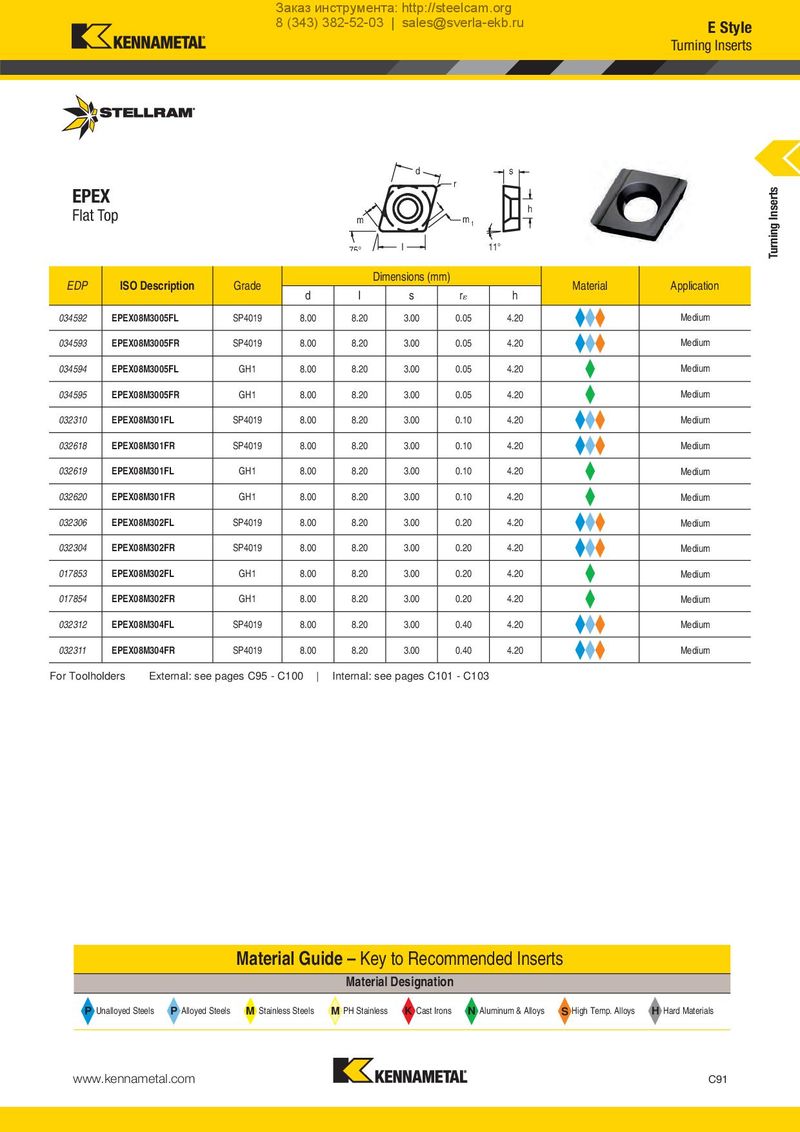

d s EPEX r Flat Top h m m 1
75° I 11°
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 034592 | EPEX08M3005FL | SP4019 | 8.00 | 8.20 | 3.00 | 0.05 | 4.20 | Medium | |
| 034593 | EPEX08M3005FR | SP4019 | 8.00 | 8.20 | 3.00 | 0.05 | 4.20 | Medium | |
| 034594 | EPEX08M3005FL | GH1 | 8.00 | 8.20 | 3.00 | 0.05 | 4.20 | Medium | |
| 034595 | EPEX08M3005FR | GH1 | 8.00 | 8.20 | 3.00 | 0.05 | 4.20 | Medium | |
| 032310 | EPEX08M301FL | SP4019 | 8.00 | 8.20 | 3.00 | 0.10 | 4.20 | Medium | |
| 032618 | EPEX08M301FR | SP4019 | 8.00 | 8.20 | 3.00 | 0.10 | 4.20 | Medium | |
| 032619 | EPEX08M301FL | GH1 | 8.00 | 8.20 | 3.00 | 0.10 | 4.20 | Medium | |
| 032620 | EPEX08M301FR | GH1 | 8.00 | 8.20 | 3.00 | 0.10 | 4.20 | Medium | |
| 032306 | EPEX08M302FL | SP4019 | 8.00 | 8.20 | 3.00 | 0.20 | 4.20 | Medium | |
| 032304 | EPEX08M302FR | SP4019 | 8.00 | 8.20 | 3.00 | 0.20 | 4.20 | Medium | |
| 017853 | EPEX08M302FL | GH1 | 8.00 | 8.20 | 3.00 | 0.20 | 4.20 | Medium | |
| 017854 | EPEX08M302FR | GH1 | 8.00 | 8.20 | 3.00 | 0.20 | 4.20 | Medium | |
| 032312 | EPEX08M304FL | SP4019 | 8.00 | 8.20 | 3.00 | 0.40 | 4.20 | Medium | |
| 032311 | EPEX08M304FR | SP4019 | 8.00 | 8.20 | 3.00 | 0.40 | 4.20 | Medium |
For Toolholders External: see pages C95 - C100 | Internal: see pages C101 - C103
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
