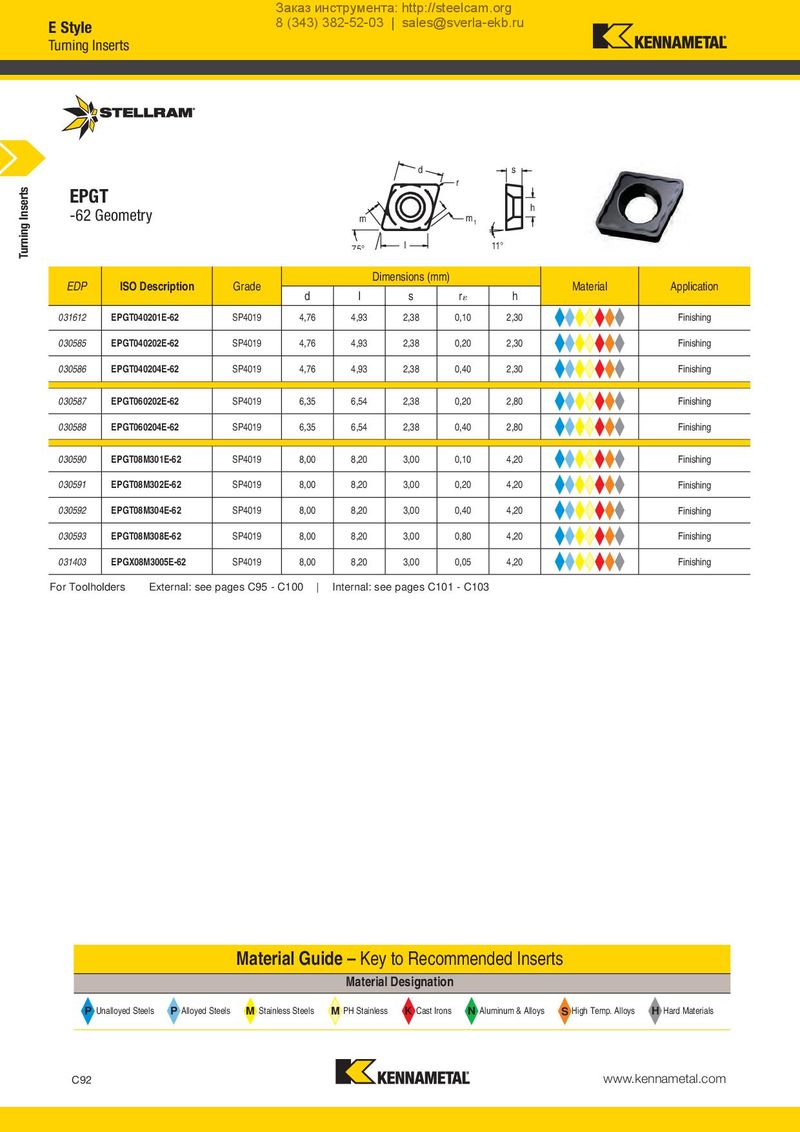

| EPG -62 G | T eometry | 75° m | d I | r m1 | 11° s h | ||||
| EDP | ISO Description | Grade | d | Di I | mensions(m s | m) r | h | Material | Application |
| 031612 | EPGT040201E-62 | SP4019 | 4,76 | 4,93 | 2,38 | 0,10 | 2,30 | Finishing | |
| 030585 | EPGT040202E-62 | SP4019 | 4,76 | 4,93 | 2,38 | 0,20 | 2,30 | Finishing | |
| 030586 | EPGT040204E-62 | SP4019 | 4,76 | 4,93 | 2,38 | 0,40 | 2,30 | Finishing | |
| 030587 | EPGT060202E-62 | SP4019 | 6,35 | 6,54 | 2,38 | 0,20 | 2,80 | Finishing | |
| 030588 | EPGT060204E-62 | SP4019 | 6,35 | 6,54 | 2,38 | 0,40 | 2,80 | Finishing | |
| 030590 | EPGT08M301E-62 | SP4019 | 8,00 | 8,20 | 3,00 | 0,10 | 4,20 | Finishing | |
| 030591 | EPGT08M302E-62 | SP4019 | 8,00 | 8,20 | 3,00 | 0,20 | 4,20 | Finishing | |
| 030592 | EPGT08M304E-62 | SP4019 | 8,00 | 8,20 | 3,00 | 0,40 | 4,20 | Finishing | |
| 030593 | EPGT08M308E-62 | SP4019 | 8,00 | 8,20 | 3,00 | 0,80 | 4,20 | Finishing | |
| 031403 | EPGX08M3005E-62 | SP4019 | 8,00 | 8,20 | 3,00 | 0,05 | 4,20 | Finishing |
For Toolholders External: see pages C95 - C100 | Internal: see pages C101 - C103
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
