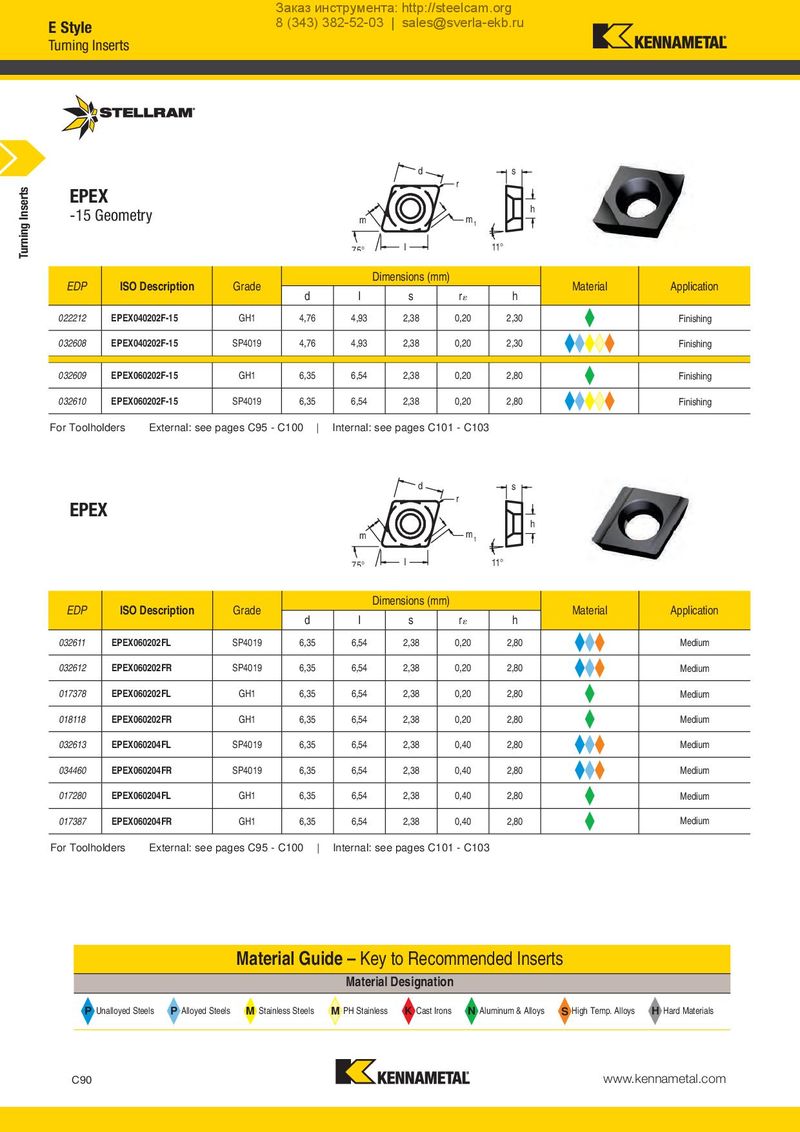

d s EPEX r -15 Geometry h m m 1

75° I 11°

EDP	ISO Description	Grade	d	Di I	mensions(m s	m) r	h	Material	Application
022212	EPEX040202F-15	GH1	4,76	4,93	2,38	0,20	2,30		Finishing
032608	EPEX040202F-15	SP4019	4,76	4,93	2,38	0,20	2,30		Finishing
032609	EPEX060202F-15	GH1	6,35	6,54	2,38	0,20	2,80		Finishing
032610	EPEX060202F-15	SP4019	6,35	6,54	2,38	0,20	2,80		Finishing

For Toolholders External: see pages C95 - C100 | Internal: see pages C101 - C103

d s EPEX r h m m 1

75° I 11°

EDP	ISO Description	Grade		Di	mensions(m	m)		Material	Application
			d	I	s	r	h
032611	EPEX060202FL	SP4019	6,35	6,54	2,38	0,20	2,80		Medium
032612	EPEX060202FR	SP4019	6,35	6,54	2,38	0,20	2,80		Medium
017378	EPEX060202FL	GH1	6,35	6,54	2,38	0,20	2,80		Medium
018118	EPEX060202FR	GH1	6,35	6,54	2,38	0,20	2,80		Medium
032613	EPEX060204FL	SP4019	6,35	6,54	2,38	0,40	2,80		Medium
034460	EPEX060204FR	SP4019	6,35	6,54	2,38	0,40	2,80		Medium
017280	EPEX060204FL	GH1	6,35	6,54	2,38	0,40	2,80		Medium
017387	EPEX060204FR	GH1	6,35	6,54	2,38	0,40	2,80		Medium

For Toolholders External: see pages C95 - C100 | Internal: see pages C101 - C103

Material Guide – Key to Recommended Inserts

Material Designation

P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
