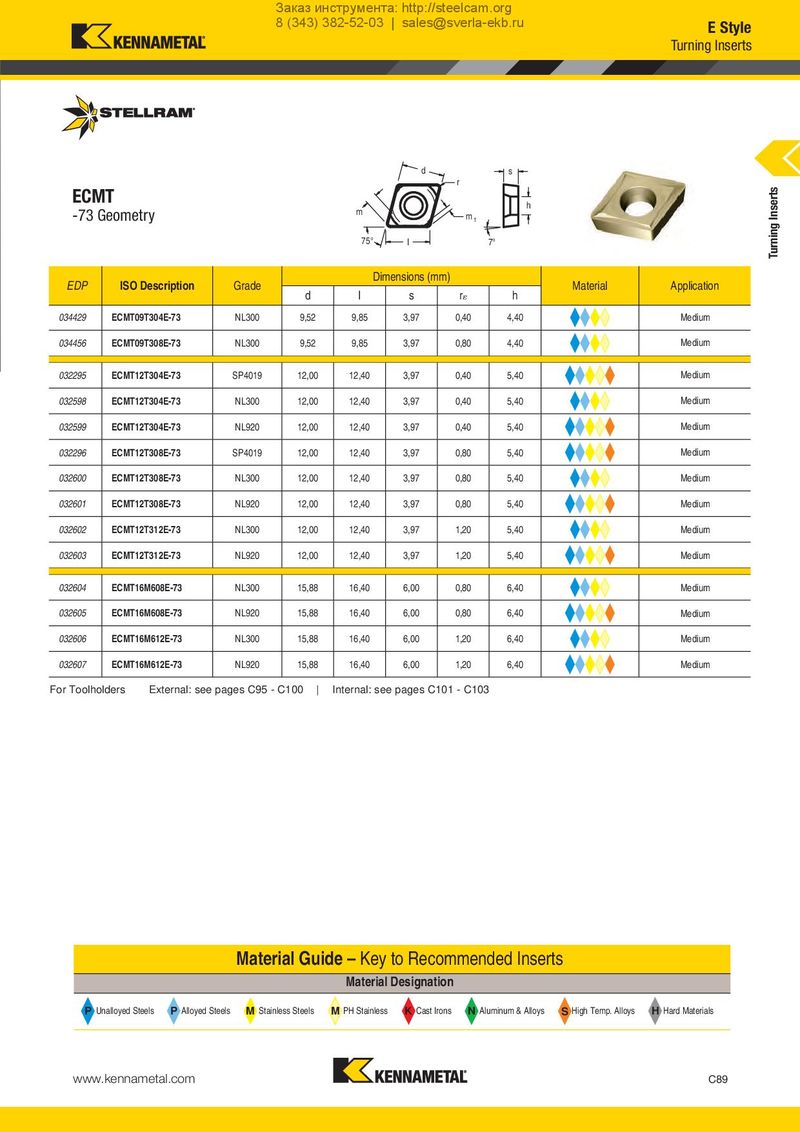

Каталог Stellram токарный инструмент - страница 90
Навигация
Каталог Stellram материалы и сплавы
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram фрез со сменными пластинами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами
d s r
ECMT
h
| -73 Geometry | m | m |
| 1 |
75° I 7°
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application | |
| 034429 | ECMT09T304E-73 | NL300 | 9,52 | 9,85 | 3,97 | 0,40 | 4,40 | Medium | ||
| 034456 | ECMT09T308E-73 | NL300 | 9,52 | 9,85 | 3,97 | 0,80 | 4,40 | Medium | ||
| 032295 | ECMT12T304E-73 | SP4019 | 12,00 | 12,40 | 3,97 | 0,40 | 5,40 | Medium | ||
| 032598 | ECMT12T304E-73 | NL300 | 12,00 | 12,40 | 3,97 | 0,40 | 5,40 | Medium | ||
| 032599 | ECMT12T304E-73 | NL920 | 12,00 | 12,40 | 3,97 | 0,40 | 5,40 | Medium | ||
| 032296 | ECMT12T308E-73 | SP4019 | 12,00 | 12,40 | 3,97 | 0,80 | 5,40 | Medium | ||
| 032600 | ECMT12T308E-73 | NL300 | 12,00 | 12,40 | 3,97 | 0,80 | 5,40 | Medium | ||
| 032601 | ECMT12T308E-73 | NL920 | 12,00 | 12,40 | 3,97 | 0,80 | 5,40 | Medium | ||
| 032602 | ECMT12T312E-73 | NL300 | 12,00 | 12,40 | 3,97 | 1,20 | 5,40 | Medium | ||
| 032603 | ECMT12T312E-73 | NL920 | 12,00 | 12,40 | 3,97 | 1,20 | 5,40 | Medium | ||
| 032604 | ECMT16M608E-73 | NL300 | 15,88 | 16,40 | 6,00 | 0,80 | 6,40 | Medium | ||
| 032605 | ECMT16M608E-73 | NL920 | 15,88 | 16,40 | 6,00 | 0,80 | 6,40 | Medium | ||
| 032606 | ECMT16M612E-73 | NL300 | 15,88 | 16,40 | 6,00 | 1,20 | 6,40 | Medium | ||
| 032607 | ECMT16M612E-73 | NL920 | 15,88 | 16,40 | 6,00 | 1,20 | 6,40 | Medium | ||
| P U or Toolho | P Alloyed S nalloyed Steels lders External: see | M Materi teels Stainle pages C95 - C | al Guid ss Steels 100 | M e –Key Material PH Stainless Internal: se | K to Rec Designat Cast I e pages C | N ommend ion Alum rons 101 - C103 | ed Inse inum & Alloys | S rts High Temp. Alloys | H Hard Materials |
