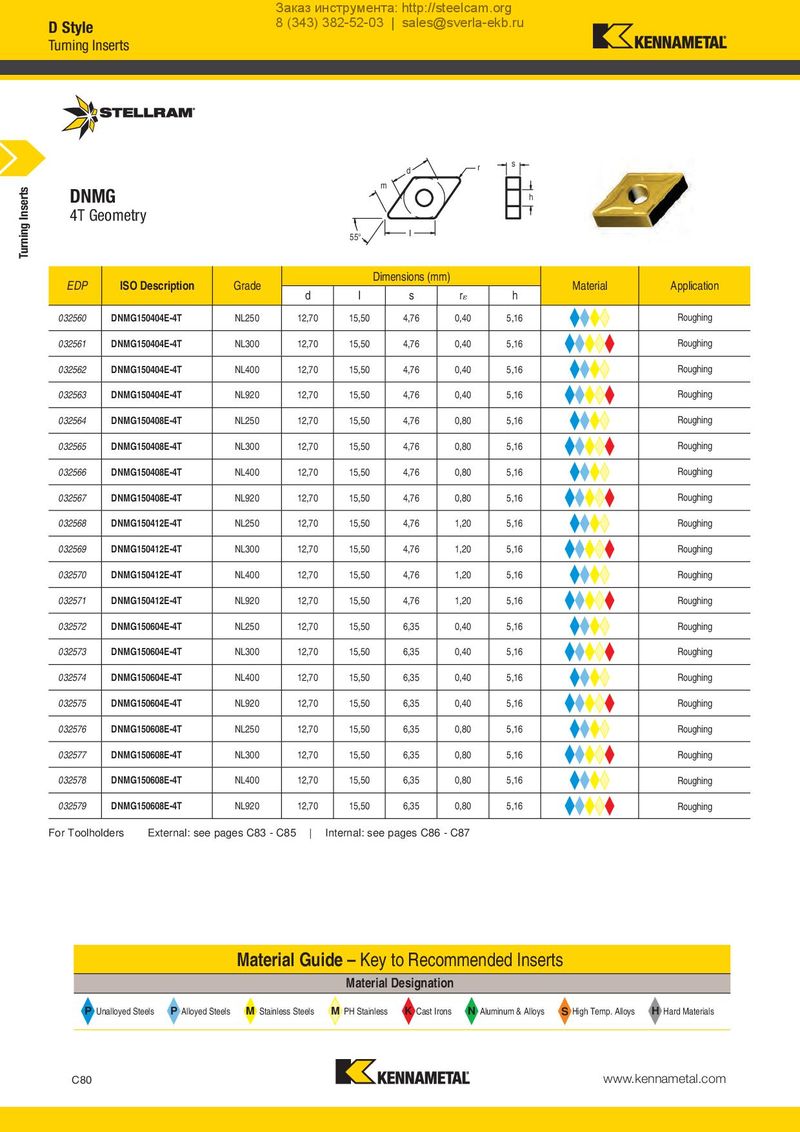

DNMG m
4T Geometry
55°
d
I
r s h
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032560 | DNMG150404E-4T | NL250 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Roughing | |
| 032561 | DNMG150404E-4T | NL300 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Roughing | |
| 032562 | DNMG150404E-4T | NL400 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Roughing | |
| 032563 | DNMG150404E-4T | NL920 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Roughing | |
| 032564 | DNMG150408E-4T | NL250 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Roughing | |
| 032565 | DNMG150408E-4T | NL300 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Roughing | |
| 032566 | DNMG150408E-4T | NL400 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Roughing | |
| 032567 | DNMG150408E-4T | NL920 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Roughing | |
| 032568 | DNMG150412E-4T | NL250 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Roughing | |
| 032569 | DNMG150412E-4T | NL300 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Roughing | |
| 032570 | DNMG150412E-4T | NL400 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Roughing | |
| 032571 | DNMG150412E-4T | NL920 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Roughing | |
| 032572 | DNMG150604E-4T | NL250 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Roughing | |
| 032573 | DNMG150604E-4T | NL300 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Roughing | |
| 032574 | DNMG150604E-4T | NL400 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Roughing | |
| 032575 | DNMG150604E-4T | NL920 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Roughing | |
| 032576 | DNMG150608E-4T | NL250 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Roughing | |
| 032577 | DNMG150608E-4T | NL300 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Roughing | |
| 032578 | DNMG150608E-4T | NL400 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Roughing | |
| 032579 | DNMG150608E-4T | NL920 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Roughing |
For Toolholders External: see pages C83 - C85 | Internal: see pages C86 - C87
| Material Gu | ide –Key Material | to Recommended Inserts Designation | ||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
