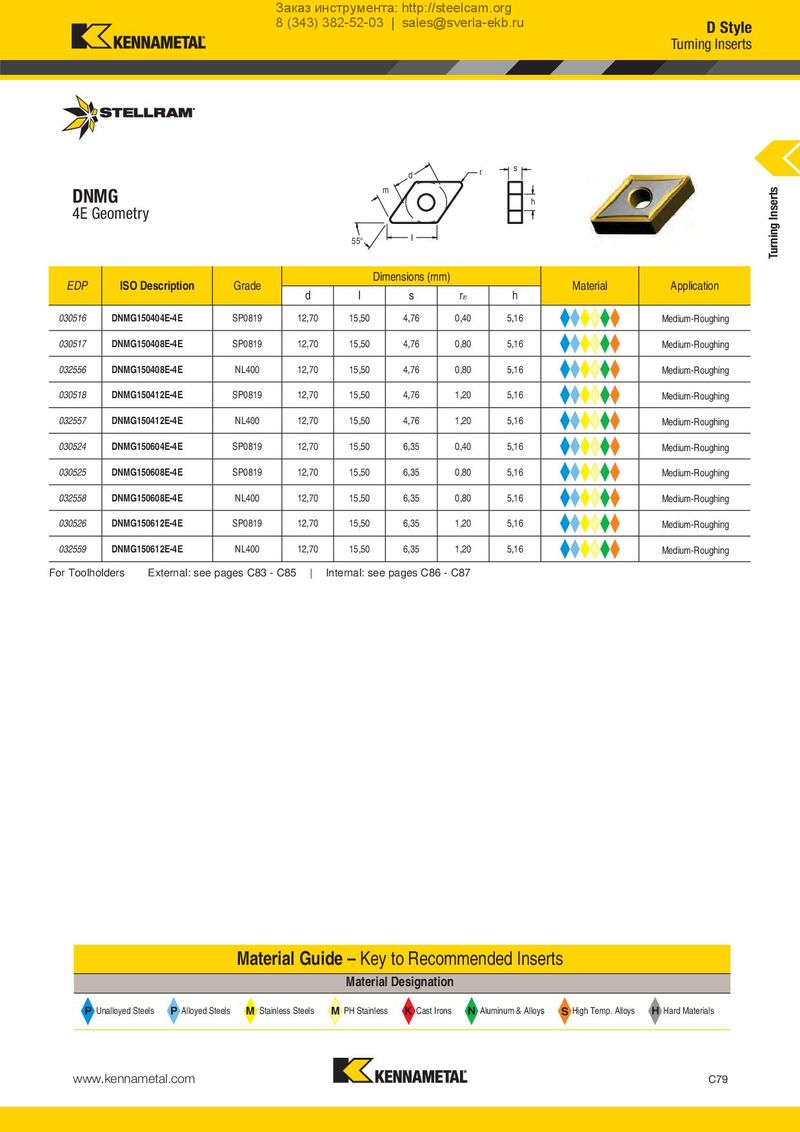

DNMG m
4E Geometry
55°
d
I
r s h
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 030516 | DNMG150404E-4E | SP0819 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Medium-Roughing | |
| 030517 | DNMG150408E-4E | SP0819 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Medium-Roughing | |
| 032556 | DNMG150408E-4E | NL400 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Medium-Roughing | |
| 030518 | DNMG150412E-4E | SP0819 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Medium-Roughing | |
| 032557 | DNMG150412E-4E | NL400 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Medium-Roughing | |
| 030524 | DNMG150604E-4E | SP0819 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Medium-Roughing | |
| 030525 | DNMG150608E-4E | SP0819 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Medium-Roughing | |
| 032558 | DNMG150608E-4E | NL400 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Medium-Roughing | |
| 030526 | DNMG150612E-4E | SP0819 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Medium-Roughing | |
| 032559 | DNMG150612E-4E | NL400 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Medium-Roughing |
For Toolholders External: see pages C83 - C85 | Internal: see pages C86 - C87
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
