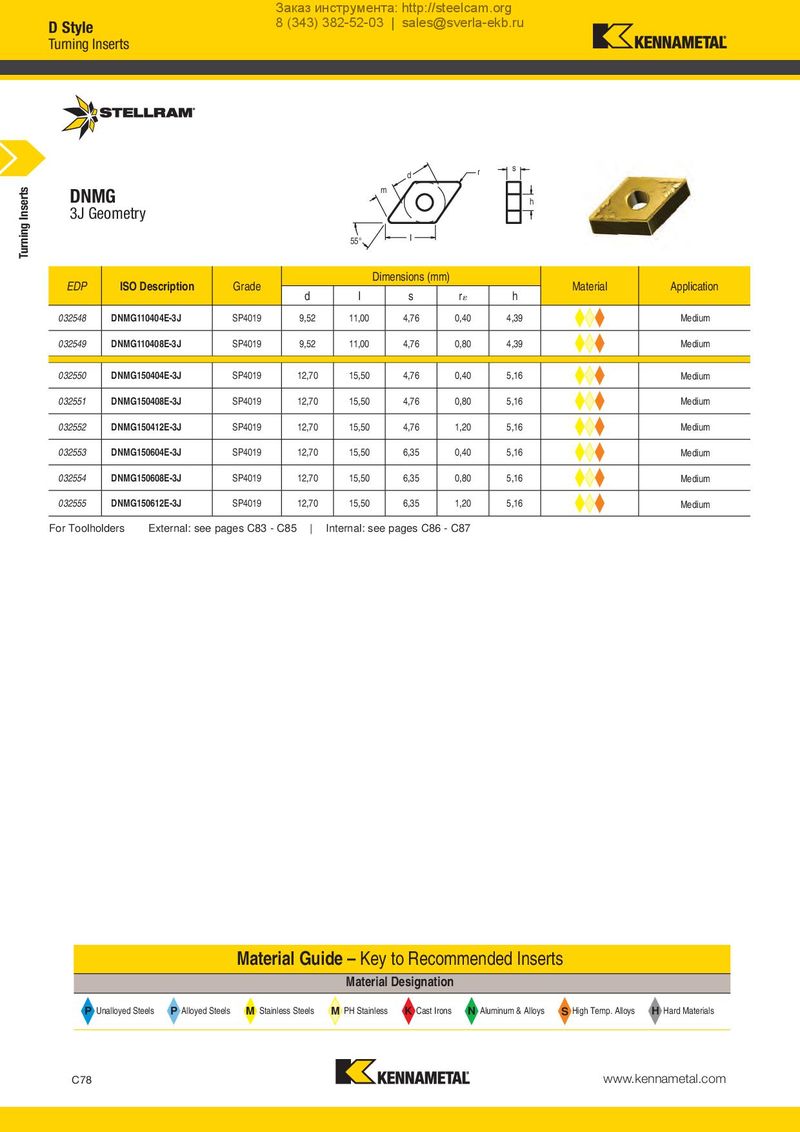

| DNM 3J G | G eometry | 55° | m d I | r | s h | ||||
| EDP | ISO Description | Grade | d | D I | imensions(m s | m) r | h | Material | Application |
| 032548 | DNMG110404E-3J | SP4019 | 9,52 | 11,00 | 4,76 | 0,40 | 4,39 | Medium | |
| 032549 | DNMG110408E-3J | SP4019 | 9,52 | 11,00 | 4,76 | 0,80 | 4,39 | Medium | |
| 032550 | DNMG150404E-3J | SP4019 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Medium | |
| 032551 | DNMG150408E-3J | SP4019 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Medium | |
| 032552 | DNMG150412E-3J | SP4019 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Medium | |
| 032553 | DNMG150604E-3J | SP4019 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Medium | |
| 032554 | DNMG150608E-3J | SP4019 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Medium | |
| 032555 | DNMG150612E-3J | SP4019 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Medium |
For Toolholders External: see pages C83 - C85 | Internal: see pages C86 - C87
Material Guide – Key to Recommended Inserts
Material Designation
P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
