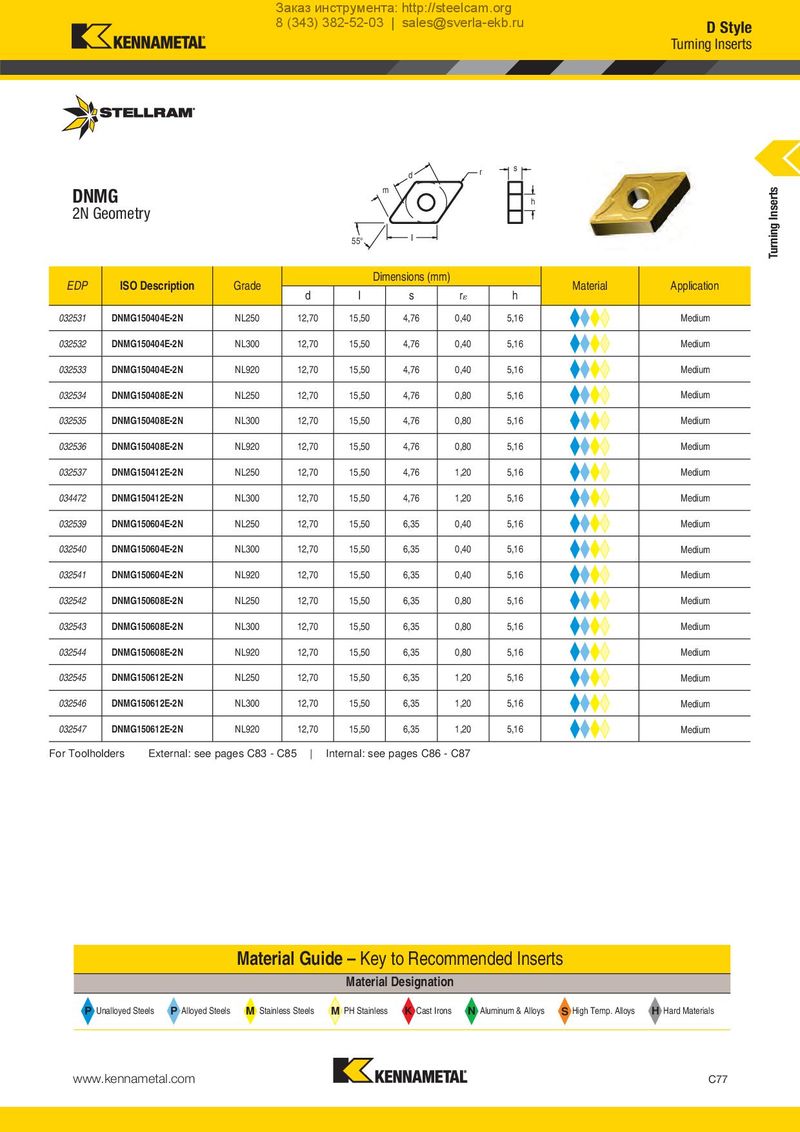

DNMG m
2N Geometry
55°
d
I
r s h
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032531 | DNMG150404E-2N | NL250 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Medium | |
| 032532 | DNMG150404E-2N | NL300 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Medium | |
| 032533 | DNMG150404E-2N | NL920 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Medium | |
| 032534 | DNMG150408E-2N | NL250 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Medium | |
| 032535 | DNMG150408E-2N | NL300 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Medium | |
| 032536 | DNMG150408E-2N | NL920 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Medium | |
| 032537 | DNMG150412E-2N | NL250 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Medium | |
| 034472 | DNMG150412E-2N | NL300 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Medium | |
| 032539 | DNMG150604E-2N | NL250 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Medium | |
| 032540 | DNMG150604E-2N | NL300 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Medium | |
| 032541 | DNMG150604E-2N | NL920 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Medium | |
| 032542 | DNMG150608E-2N | NL250 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Medium | |
| 032543 | DNMG150608E-2N | NL300 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Medium | |
| 032544 | DNMG150608E-2N | NL920 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Medium | |
| 032545 | DNMG150612E-2N | NL250 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Medium | |
| 032546 | DNMG150612E-2N | NL300 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Medium | |
| 032547 | DNMG150612E-2N | NL920 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Medium |
For Toolholders External: see pages C83 - C85 | Internal: see pages C86 - C87
| Material Gui | de –Key | to Recommended Inserts | ||
| Material | Designation | |||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
