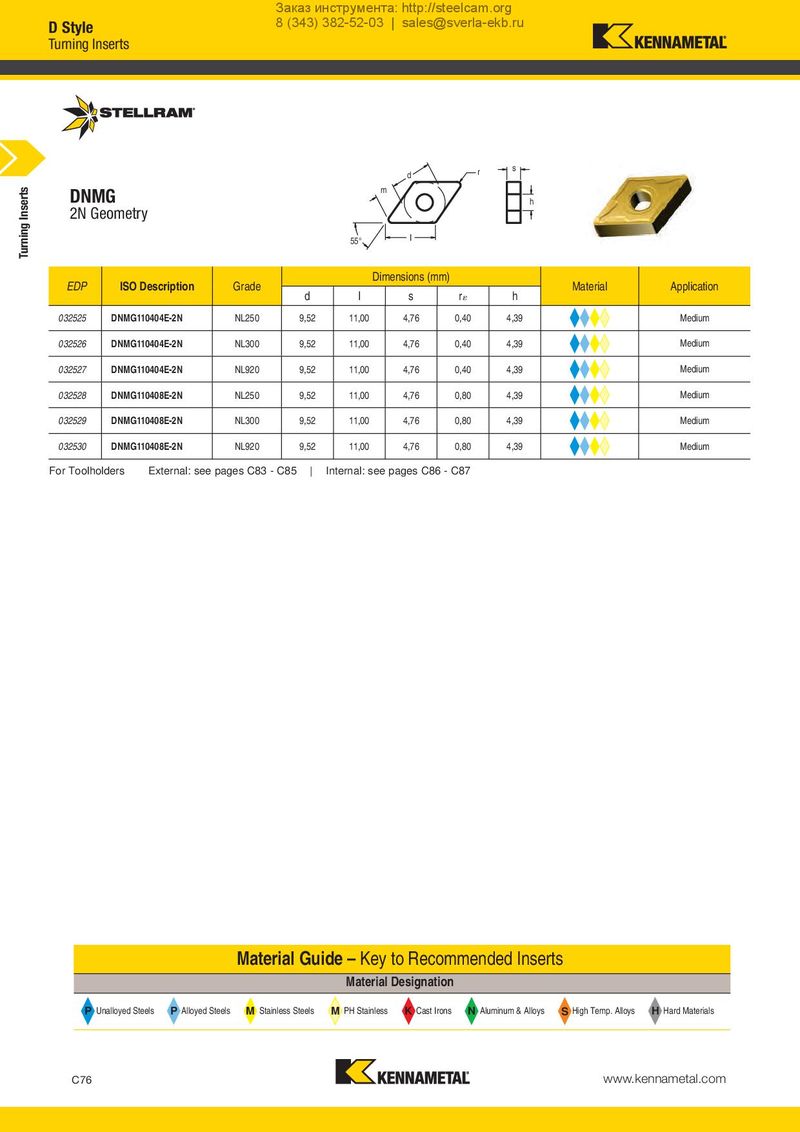

DNMG m
2N Geometry
55°
d
I
r s h
| EDP | ISO Description | Grade | d | Dim I | ensions(m s | m) r | h | Material | Application |
| 032525 | DNMG110404E-2N | NL250 | 9,52 | 11,00 | 4,76 | 0,40 | 4,39 | Medium | |
| 032526 | DNMG110404E-2N | NL300 | 9,52 | 11,00 | 4,76 | 0,40 | 4,39 | Medium | |
| 032527 | DNMG110404E-2N | NL920 | 9,52 | 11,00 | 4,76 | 0,40 | 4,39 | Medium | |
| 032528 | DNMG110408E-2N | NL250 | 9,52 | 11,00 | 4,76 | 0,80 | 4,39 | Medium | |
| 032529 | DNMG110408E-2N | NL300 | 9,52 | 11,00 | 4,76 | 0,80 | 4,39 | Medium | |
| 032530 | DNMG110408E-2N | NL920 | 9,52 | 11,00 | 4,76 | 0,80 | 4,39 | Medium |
For Toolholders External: see pages C83 - C85 | Internal: see pages C86 - C87
| Material Gui | de –Key | to Recommended Inserts | ||
| Material | Designation | |||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
