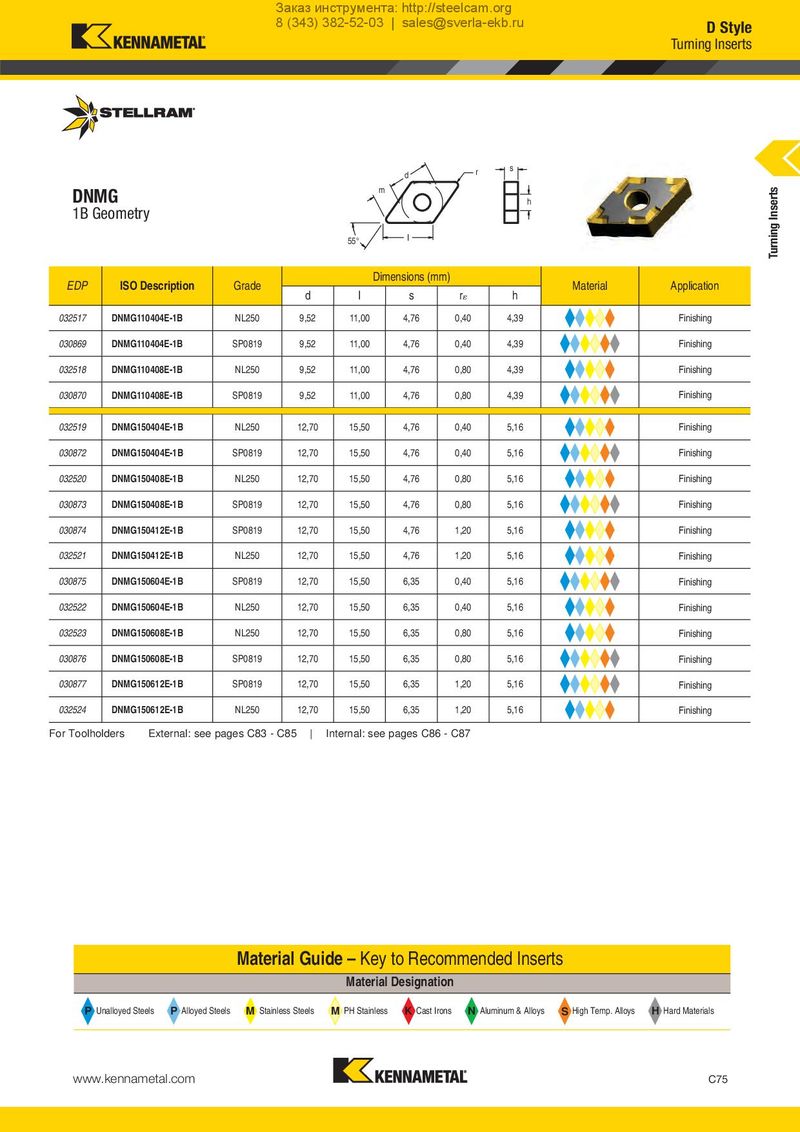

| DN 1B G | MG eometry | 55° m | d I | r | s h | ||||
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032517 | DNMG110404E-1B | NL250 | 9,52 | 11,00 | 4,76 | 0,40 | 4,39 | Finishing | |
| 030869 | DNMG110404E-1B | SP0819 | 9,52 | 11,00 | 4,76 | 0,40 | 4,39 | Finishing | |
| 032518 | DNMG110408E-1B | NL250 | 9,52 | 11,00 | 4,76 | 0,80 | 4,39 | Finishing | |
| 030870 | DNMG110408E-1B | SP0819 | 9,52 | 11,00 | 4,76 | 0,80 | 4,39 | Finishing | |
| 032519 | DNMG150404E-1B | NL250 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Finishing | |
| 030872 | DNMG150404E-1B | SP0819 | 12,70 | 15,50 | 4,76 | 0,40 | 5,16 | Finishing | |
| 032520 | DNMG150408E-1B | NL250 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Finishing | |
| 030873 | DNMG150408E-1B | SP0819 | 12,70 | 15,50 | 4,76 | 0,80 | 5,16 | Finishing | |
| 030874 | DNMG150412E-1B | SP0819 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Finishing | |
| 032521 | DNMG150412E-1B | NL250 | 12,70 | 15,50 | 4,76 | 1,20 | 5,16 | Finishing | |
| 030875 | DNMG150604E-1B | SP0819 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Finishing | |
| 032522 | DNMG150604E-1B | NL250 | 12,70 | 15,50 | 6,35 | 0,40 | 5,16 | Finishing | |
| 032523 | DNMG150608E-1B | NL250 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Finishing | |
| 030876 | DNMG150608E-1B | SP0819 | 12,70 | 15,50 | 6,35 | 0,80 | 5,16 | Finishing | |
| 030877 | DNMG150612E-1B | SP0819 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Finishing | |
| 032524 | DNMG150612E-1B | NL250 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Finishing |
For Toolholders External: see pages C83 - C85 | Internal: see pages C86 - C87
| Material Gui | de –Key | to Recommended Inserts | ||
| Material | Designation | |||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
