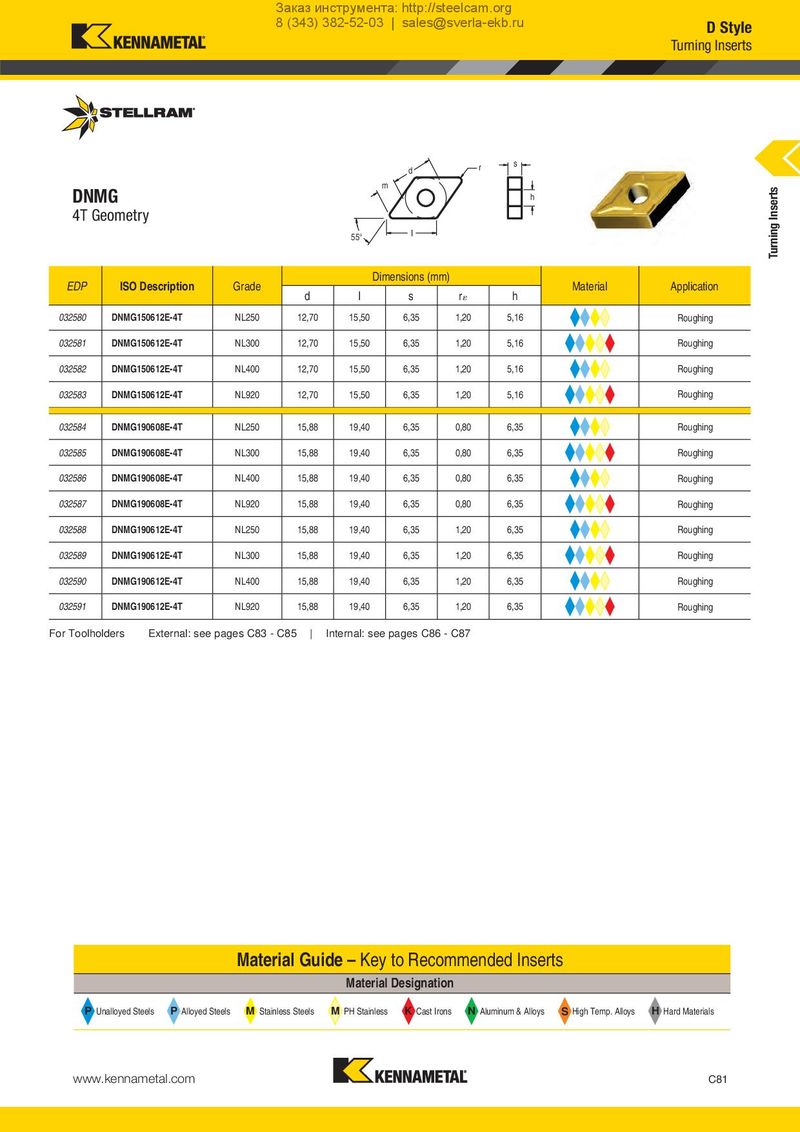

DNMG m
4T Geometry
55°
d
I
r s h
| EDP | ISO Description | Grade | Dim | ensions(m | m) | Material | Application | ||
| d | I | s | r | h | |||||
| 032580 | DNMG150612E-4T | NL250 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Roughing | |
| 032581 | DNMG150612E-4T | NL300 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Roughing | |
| 032582 | DNMG150612E-4T | NL400 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Roughing | |
| 032583 | DNMG150612E-4T | NL920 | 12,70 | 15,50 | 6,35 | 1,20 | 5,16 | Roughing | |
| 032584 | DNMG190608E-4T | NL250 | 15,88 | 19,40 | 6,35 | 0,80 | 6,35 | Roughing | |
| 032585 | DNMG190608E-4T | NL300 | 15,88 | 19,40 | 6,35 | 0,80 | 6,35 | Roughing | |
| 032586 | DNMG190608E-4T | NL400 | 15,88 | 19,40 | 6,35 | 0,80 | 6,35 | Roughing | |
| 032587 | DNMG190608E-4T | NL920 | 15,88 | 19,40 | 6,35 | 0,80 | 6,35 | Roughing | |
| 032588 | DNMG190612E-4T | NL250 | 15,88 | 19,40 | 6,35 | 1,20 | 6,35 | Roughing | |
| 032589 | DNMG190612E-4T | NL300 | 15,88 | 19,40 | 6,35 | 1,20 | 6,35 | Roughing | |
| 032590 | DNMG190612E-4T | NL400 | 15,88 | 19,40 | 6,35 | 1,20 | 6,35 | Roughing | |
| 032591 | DNMG190612E-4T | NL920 | 15,88 | 19,40 | 6,35 | 1,20 | 6,35 | Roughing |
For Toolholders External: see pages C83 - C85 | Internal: see pages C86 - C87
| Material Gu | ide –Key Material | to Recommended Inserts Designation | ||
| P Unalloyed Steels | P Alloyed Steels | M Stainless Steels | M PH Stainless | K N S H Aluminum & Alloys High Temp. Alloys Hard Materials Cast Irons |
