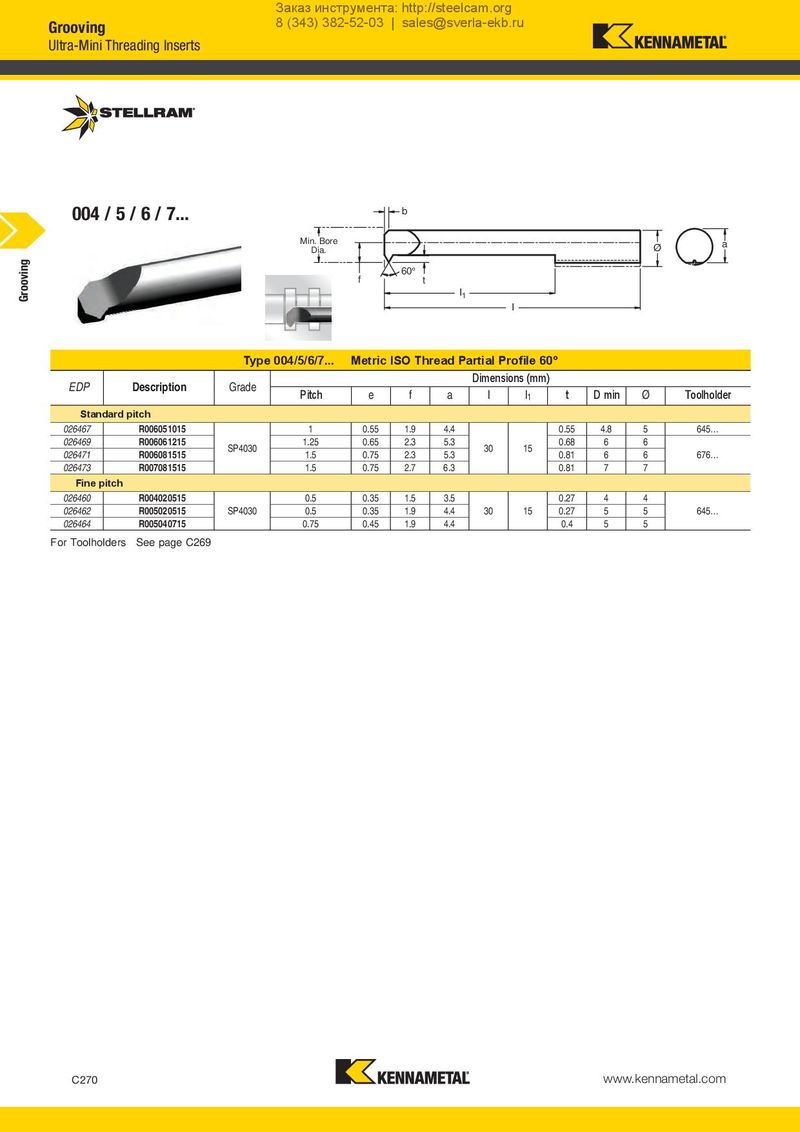

Ultra-Mini Threading Inserts
004 / 5 / 6 / 7... b
Min. Bore Dia. 60° f t
a Ø
I 1 I
| Type 0 i | 04/5/6/7... i | Metric I i | SO Th i | readPi | artial Pri | ofile 6 | i 0° | |||||
| i | i | i | i | i | Dimensi i | ons(mm i | ) i | |||||
| escron | rae | |||||||||||
| Pitch | e | f | a | l | l1 | t | D min | Ø | Toolholder | |||
| Standa | rd pitch | |||||||||||
| 026467 | R006051015 | 1 | 0.55 | 1.9 | 4.4 | 0.55 | 4.8 | 5 | 645… | |||
| 026469 | R006061215 | 1.25 | 0.65 | 2.3 | 5.3 | 0.68 | 6 | 6 | ||||
| 026471 | R006081515 | SP4030 | 1.5 | 0.75 | 2.3 | 5.3 | 30 | 15 | 0.81 | 6 | 6 | 676… |
| 026473 | R007081515 | 1.5 | 0.75 | 2.7 | 6.3 | 0.81 | 7 | 7 | ||||
| Fine pit | ch | |||||||||||
| 026460 | R004020515 | 0.5 | 0.35 | 1.5 | 3.5 | 0.27 | 4 | 4 | ||||
| 026462 | R005020515 | SP4030 | 0.5 | 0.35 | 1.9 | 4.4 | 30 | 15 | 0.27 | 5 | 5 | 645… |
| 026464 | R005040715 | 0.75 | 0.45 | 1.9 | 4.4 | 0.4 | 5 | 5 |
For Toolholders See page C269
