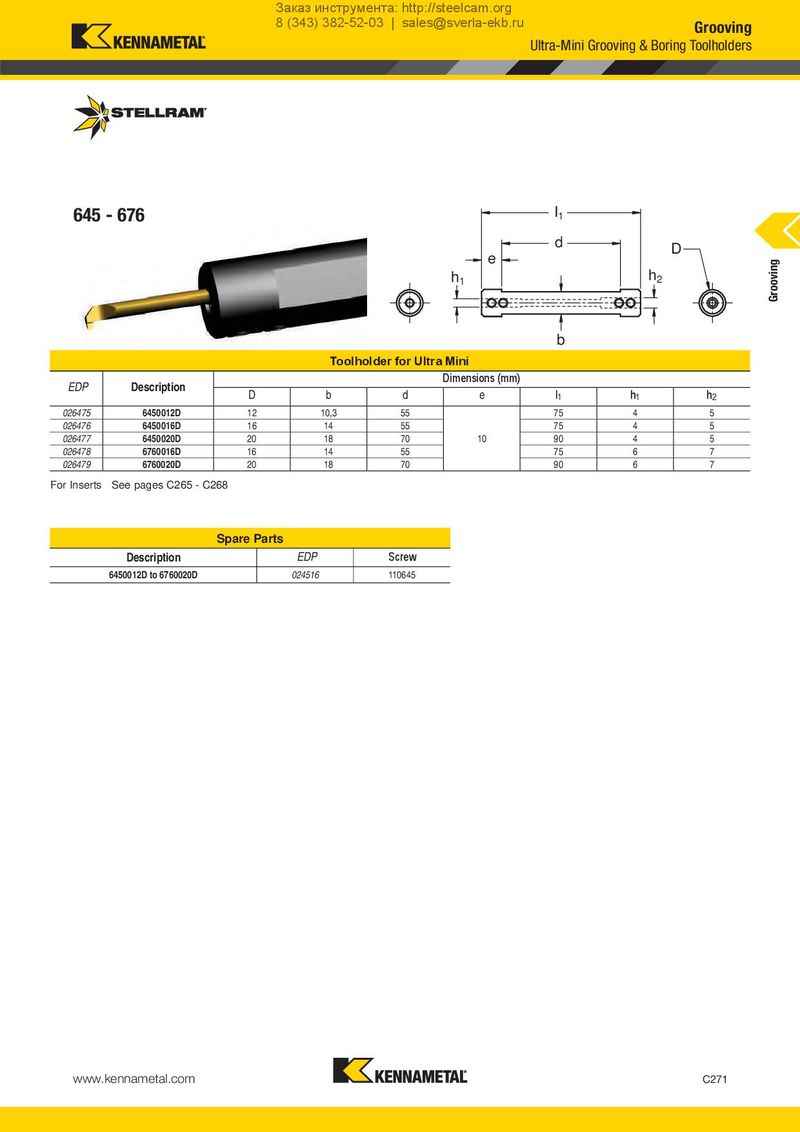

Ultra-Mini Grooving & Boring Toolholders
| 645 - | 676 | I1 | ||||||
| EDP | Description | Toolh | older for Ultr | h1 d e b Dimensions(mm) a Mini | h2 D | Grooving | ||
| D | b | d | e l1 | h1 | h2 | |||
| 026475 | 6450012D | 12 | 10,3 | 55 | 75 | 4 | 5 | |
| 026476 | 6450016D | 16 | 14 | 55 | 75 | 4 | 5 | |
| 026477 | 6450020D | 20 | 18 | 70 | 10 90 | 4 | 5 | |
| 026478 | 6760016D | 16 | 14 | 55 | 75 | 6 | 7 | |
| 026479 | 6760020D | 20 | 18 | 70 | 90 | 6 | 7 |
For Inserts See pages C265 - C268
| Spare | Parts | ||
| Description | EDP | Screw | |
| 6450012D to 6760020D | 024516 | 110645 |
