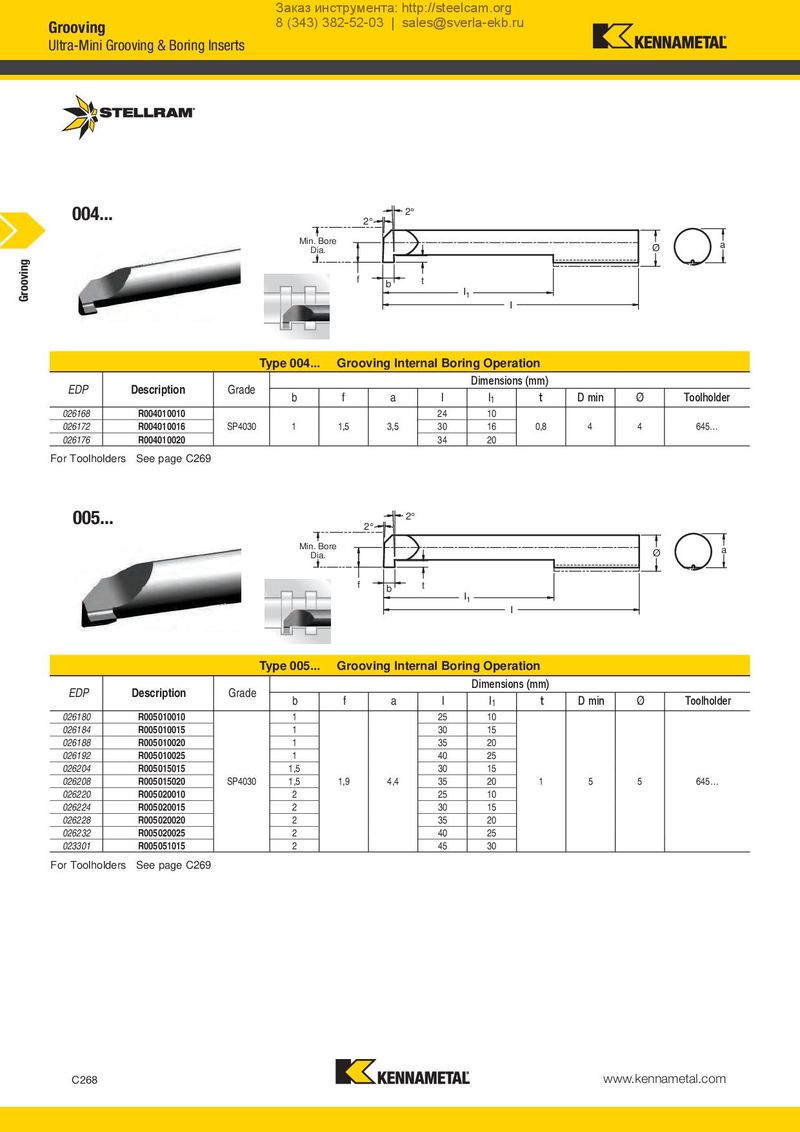

| 004... | Min. Bor Dia. | f 2 e | 2° t ° b | I1 I | Ø | a | ||||
| T | ype 004... | Groo | ving Internal Bor | ing Oper | ation | |||||
| Dimensio | ns(mm) | |||||||||
| escron | rae | |||||||||
| b | f | a l | l1 | t | D min | Ø | Toolholder | |||
| 026168 | R004010010 | 24 | 10 | |||||||
| 026172 | R004010016 | SP4030 | 1 | 1,5 | 3,5 30 | 16 | 0,8 | 4 | 4 | 645… |
| 026176 | R004010020 | 34 | 20 |
For Toolholders See page C269
005...
2° 2° Min. Bore Dia.
f b t
a Ø
I 1 I
| Ty | pe 005... | Groov | ing Inte | rnal Bori | ng Oper | ation | |||||
| EDP | Diti | Gd | Dimensio | ns(mm) | |||||||
| escron | rae | ||||||||||
| b | f | a | l | l1 | t | D min | Ø | Toolholder | |||
| 026180 | R005010010 | 1 | 25 | 10 | |||||||
| 026184 | R005010015 | 1 | 30 | 15 | |||||||
| 026188 | R005010020 | 1 | 35 | 20 | |||||||
| 026192 | R005010025 | 1 | 40 | 25 | |||||||
| 026204 | R005015015 | 1,5 | 30 | 15 | |||||||
| 026208 | R005015020 | SP4030 | 1,5 | 1,9 | 4,4 | 35 | 20 | 1 | 5 | 5 | 645… |
| 026220 | R005020010 | 2 | 25 | 10 | |||||||
| 026224 | R005020015 | 2 | 30 | 15 | |||||||
| 026228 | R005020020 | 2 | 35 | 20 | |||||||
| 026232 | R005020025 | 2 | 40 | 25 | |||||||
| 023301 | R005051015 | 2 | 45 | 30 |
For Toolholders See page C269
